Üç Dalga Boylu IR Alev Dedektörü
, Gümüş IR Alev Dedektörü
, Patlama Dayanıklı Kızılötesi Alev Detektörü

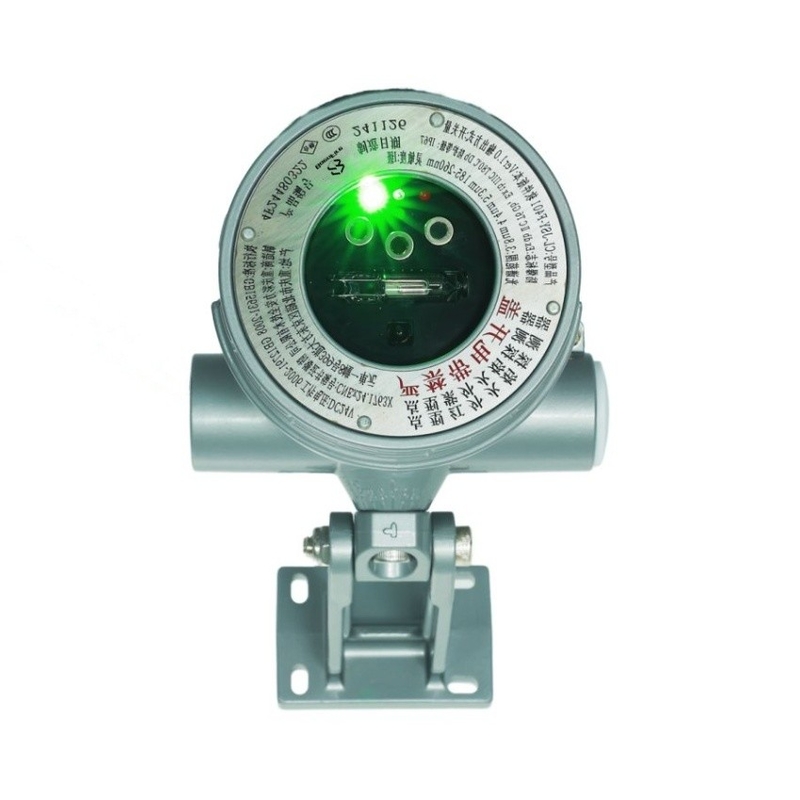

Yüksek Hızlı Üç Dalga Uzunluğu IR Alev Dedektörü Premium Gümüş
1Ürün Genel Görünümü
Bu patlama geçirmez üç bantlı kızılötesi alev dedektörü, özellikle çok yakıtlı yangınların erken uyarı senaryoları için tasarlanmıştır.Petrol gibi farklı yakıtların yanmasıyla oluşan alev sinyallerini doğru bir şekilde yakalayabilir., doğal gaz ve alkol, ve zamanında alarmlar çıkarın.
Detektör, etkili bir alev algılama sistemi oluşturmak için safir optik bir filtre ile birleştirilen belirli kızılötesi dalga boylarının üç yüksek hassasiyetli sensörü ile donatılmıştır.Eşsiz spektral tanıma mekanizması ile, çeşitli yakıt alevlerine mükemmel yanıt yeteneklerine sahiptir ve alevlerin karakteristik spektrumlarını keskin bir şekilde yakalayabilir.Gelişmiş zaman alanı ve frekans alanı sinyal analizi teknolojileri kullanılır., çevresel ışık ve endüstriyel ısı vücut radyasyonu gibi müdahale sinyallerini etkili bir şekilde filtrelemek için Fourier bulanık algoritmaları ve müdahale kaynağı mantıksal yargısı ile birleştirilmiştir.Sahte alarm olasılığını önemli ölçüde azaltmakHem karmaşık kapalı endüstriyel atölyelerde hem de değişken açık hava ortamlarında istikrarlı ve güvenilir bir şekilde çalışabilir.
Özel olarak tasarlanmış yangın sinyali işleme algoritması ve çoklu sensörlü işbirlikçi çalışma modu algılama hassasiyetini büyük ölçüde artırıyor.Yüksek sıcaklık gibi sert endüstriyel ortamlarda bile, aşırı soğuk ve yüksek nem, kritik yerlerde yangın güvenliği için sağlam bir garanti sağlayan verimli ve istikrarlı algılama performansını koruyabilir.
2Ürün Özellikleri
(1) Akıllı Çok Boyutlu Algılama Teknolojisi
(2) Esnek Duyarlılık Düzenlemesi
(3) Adaptatif Öz Öğrenme Sistemi
(4) Güçlü Elektromanyetik Koruma Tasarımı
(5) Mükemmel müdahale karşıtı performans
(6) Tam koruma yapısı tasarımı
3Uygulama
(1) Nükleer enerji santrali çekirdek ünitesi alanları, dönüştürücü istasyonu yüksek gerilimli ekipman alanları, transformatör merkezileştirme bölgeleri
(2) Bira dükkanının fermantasyon alanları, şarap depolamaları mühürlü depolama alanları, çiğ şarap yaşlanma depoları
(3) Doğal gaz sahası arama kuyuları, doğal gaz arıtma tesisleri, LNG sıvılaştırma depolama alanları
(4) Boya üretimi ve karıştırma atölyeleri, bitmiş ürün konserve depoları, tehlikeli kimyasal taşıma parkları
(5) Elektrik istasyonu dolaşım suyu pompa alanları, türbin odaları, insansız ekipman odaları
(6) Petrokimyasal ürün kraklama ünitesi alanları, ara depolama tankları alanları, uzun mesafe boru hattı merkez istasyonları
(7) Büyük fabrikalardaki tehlikeli kimyasal depoları, yanıcı hammadde depolama alanları, yanıcı bitmiş ürün depolama alanları
4Ana Teknik Veriler
| İsimlendirilmiş voltaj |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24 V |
| Çevre sıcaklığı |
-10~+55 °C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8um 4.4um 5.3um |
| Yanıt Zamanı |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (kasar, yangın alarmı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutları |
165mmx136mmx100m ((6.50inx5.35inx3.94in) |
| Ağırlık |
1.35kg (2.976lbs) |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5. İzleyici lambalar
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm olduğunda açık kalan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza olduğunda, mavi ışık açık kalır (kırmızı ışık söner). |
6. Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F401-A1
Nokta tipi kızılötesi alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
