Evidenziare:
Ex Detettore di gas IP66
, Detettore di gas combustibile IP66
, Detettore di gas combustibile a doppia uscita
Temperatura di esercizio: |
-40°C~+70°C |
Umidità di funzionamento: |
0~95%RH ((senza condensazione) |
Intervallo di pressione: |
86kPa~106kPa |
Consumo energetico: |
≤ 3W |
Principio di rilevazione: |
tipo di combustione catalitica |
Distanza di trasmissione: |
≤ 1000m ((3280.84ft) |
Raggio di rilevamento: |
3~100%LEL |
Colore: |
Argioli |
Tipi di gas: |
Gas infiammabili quali metano, propano, isobutano e idrogeno |
Peso: |
1.2kg ((2.645 libbre) |
Ex Alarme suono-luce per rilevatore di gas Opzioni di doppia uscita IP66
1.Suggerimento del prodotto

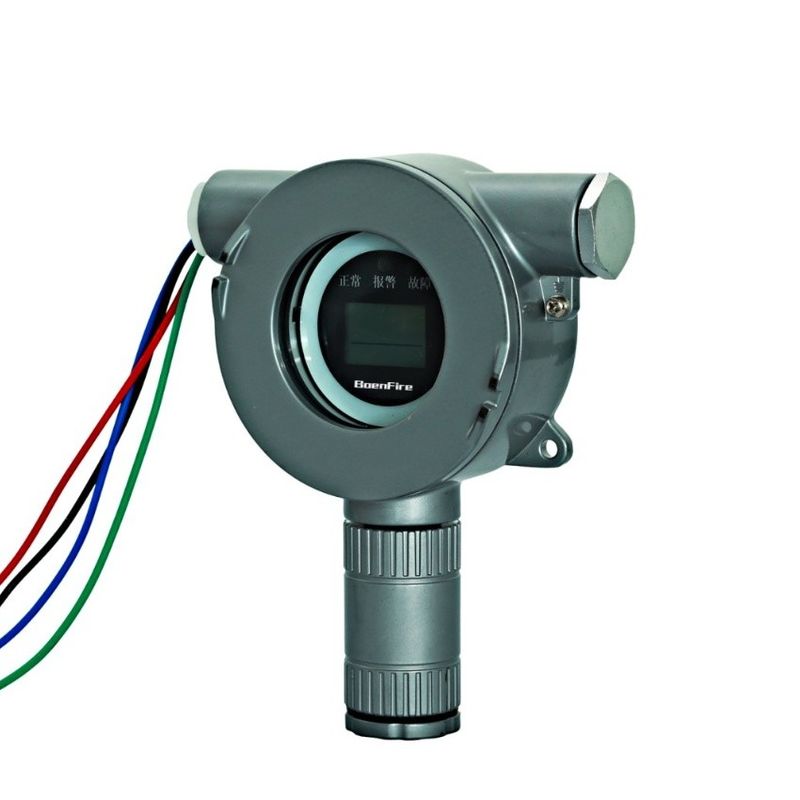

The GTYQ-JSY-201/A point-type combustible gas detector for industrial and commercial use (hereinafter referred to as the detector) is an explosion-proof instrument that integrates concentration display, allarme acustico e visivo e monitoraggio della temperatura ambiente.
Il rilevatore rileva la concentrazione di gas attraverso la diffusione naturale e utilizza un sensore di combustione catalitica, che ha un'eccellente sensibilità e una eccezionale ripetibilità.Uno schermo LCD con codice di segmento adatto alle applicazioni industriali visualizza in tempo reale il valore di concentrazione del gas fuoriuscito e la temperatura ambienteQuando la concentrazione di gas o la temperatura ambiente raggiungono il valore impostato per l'allarme, il rilevatore emette un segnale di allarme acustico e visivo rapido e può emettere un segnale di controllo per azionare il sistema di scarico..Il segnale standard da 4 a 20 mA può essere collegato direttamente al sistema DCS industriale.Può anche essere collegato al regolatore di allarme per gas combustibili M201 prodotto dalla nostra azienda tramite RS485 per monitorare e riassumere lo stato di ogni rilevatore in tempo realeQuando collegato all'host M201, è possibile utilizzare anche il sistema PowerBus a due fili, rendendo il cablaggio più semplice ed efficiente.Il rilevatore adotta una tecnologia di microcontrollo incorporata, caratterizzato da un funzionamento semplice, funzioni complete e un'elevata affidabilità.
2. Caratteristiche del prodotto
(1) Algoritmo antifalso allarme dei dati
(2) Luce indicatrice LED a anello di grande diametro
(3) Supporto per sensori intercambiabili a caldo
(4) Resistenza alle interferenze elettromagnetiche
(5) Bus RS485 a quattro fili, bus PowerBus a due fili (facoltativo), uscita 4 - 20mA (facoltativo)
(6) Disegno d'aspetto brevettato e industriale
(7) Progettazione a prova di polvere, esplosione, anticorrosione e pioggia
(8) Risponde alle norme nazionali GB15322.1 - 2019 GB/T 3836.1-2021, GB/T 3836.2-2021.
3Applicazione
(1) Luoghi con rischio di fuga di gas infiammabili o di vapore liquido.
(2) magazzini di vino, depositi di petrolio.
(3) Stazioni di rifornimento di benzina, stazioni di rifornimento, stazioni di servizio.
(4) Rafinerie di petrolio, impianti chimici, centrali elettriche.
(5) Stazioni di regolazione della pressione delle compagnie di gas, stazioni di biogas.
(6) Laboratori di circuiti integrati, laboratori di gas.
(7) Estrazione di gas naturale, trasporto di benzina e diesel.
(8) Produzione farmaceutica.
(9) Cucine alberghiere, cantine di ristoranti.
(10) Camere caldaie.
4.Dati tecnici principali
| tensione di funzionamento |
24V di corrente continua |
| Corrente di funzionamento |
≤ 50mA / DC 24V |
| Corrente di allarme |
≤ 65mA / DC 24V |
| Principio di rilevamento |
Tipo di combustione catalitica |
| Distanza di rilevamento |
3~100%LEL |
| Risoluzione |
00,1% LEL |
| Errore di misura |
Diviazione dell'indicazione dell'intervallo: ±5%LEL |
| Metodo di campionamento |
Diffusione naturale |
| Temperatura ambiente |
- Quaranta.°C~ + 70°C |
| Umidità ambientale |
≤ 95% RH senza condensazione |
| Tempo di risposta |
≤ 20 s |
| Livello di protezione |
Protezione IP66 |
| Modalità di uscita |
Bus RS485, bus POWERBUS,
Contatti passivi del relè (o 4 - 20mA) |
| Capacità di contatto del relè |
0.5A/AC 125 V 1A/DC 24V |
| Materiale |
Fuso di alluminio (in acciaio inossidabile opzionale) |
| Norma di attuazione |
Codice di riferimento: |
| Dimensioni |
L:201 mm × W:162 mm × H:50 mm
(L:7.91in×W:6.38 in × H:1.97in)
|
| Peso |
1.2kg ((2.645 libbre) |
| Colore |
Argento metallico |
| Filtro di presa del cavo |
Standard: 2 pezzi di G3/4 |
| Marchio a prova di esplosione |
Ex db ⅡC T6 Gb/ Ex tb ⅢC T80°C Db |
| La durata di vita del sensore |
2 anni |
| Valore impostato dell'allarme |
Limite inferiore: 25%LEL, limite superiore: 50%LEL |
5.Luci di indicazione
| Statuto |
Luce di indicazione |
| Luce di indicazione di funzionamento (verde) |
lampeggianti a intervalli di 0,5 s |
| Luce di segnalazione di conferma dell'allarme (rosso) |
lampeggia per 0,5 secondi quando viene attivato l'allarme limite basso e rimane acceso quando viene attivato l'allarme limite alto. |
| Luce indicatore di guasto (blu) |
Resta acceso. |
6.Set completo di prodotti
| Nome |
Quantitativi |
Unità di misura |
GTYQ-JSY-201
Detettori di gas combustibili di tipo punto per applicazioni industriali e commerciali |
1 |
pezzo |
| Manuale di istruzioni |
1 |
porzione |
| Certificato a prova di esplosione |
1 |
porzione |
| per la produzione di prodotti di cui al punto 1 del presente allegato |
2 |
pezzo |
| Supporto di montaggio |
1 |
pezzo |
| Controllo a distanza |
1 |
unità/lotto |
