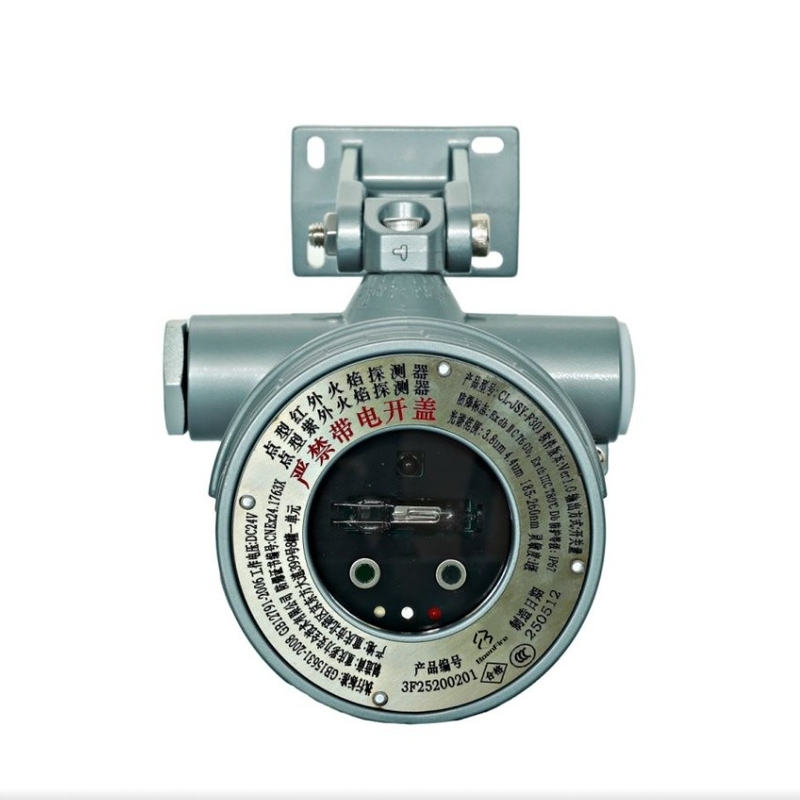

Çift Kızılötesi IR Alev Dedektörü Ex IIC IIIC 50m Deteksyon Alanı IP67

Ürün detayları

Menşe yeri: Çin

Marka adı: BOEN FIRE

Sertifika: ISO9001、CCCF、CNEX、SIL2

Model numarası: JSY-F301-A1

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Fiyat: Pazarlık edilebilir

Teslim süresi: 15-20 Gün

Ödeme koşulları: L/C,T/T

En İyi Fiyatı Alın
Şimdi konuşalım.
Ürün detayları
Vurgulamak:

50m kızılötesi alev dedektörü

,

Ex IR Alev Dedektörü

,

Çift Kızılötesi Alev Detektörü IP67

spektrum aralığı:
3.8um 4.4um
Tepki Süresi:
N-Heptan ≤15s
Görüş konisi:
120°
Patlamaya dayanıklı:
Ex db IIC T6 Gb、Ex tb IIIC T80°C Db
IP Güvenliği Seviyesi:
IP67
İsimlendirilmiş voltaj:
24V DC (18V DC ~ 36V DC)
Sıfırlama Modu:
Güç açma veya Simülatör tarafından sıfırlama ile sıfırlayın
Ağırlık:
1.35kg (2.976lbs)
spektrum aralığı:
3.8um 4.4um
Tepki Süresi:
N-Heptan ≤15s
Görüş konisi:
120°
Patlamaya dayanıklı:
Ex db IIC T6 Gb、Ex tb IIIC T80°C Db
IP Güvenliği Seviyesi:
IP67
İsimlendirilmiş voltaj:
24V DC (18V DC ~ 36V DC)
Sıfırlama Modu:
Güç açma veya Simülatör tarafından sıfırlama ile sıfırlayın
Ağırlık:
1.35kg (2.976lbs)
Ürün Tanımı

Ex Çift-Kızılötesi Alev Dedektörü ⅡC ⅢC 50m Algılama Mesafesi<15s Tepki Süresi





1. Ürüne Genel Bakış



Bu alev geçirmez çift kızılötesi alev dedektörü, çoklu yakıt türlerinin bulunduğu senaryolarda erken yangın uyarısı için tasarlanmıştır. Çift kızılötesi bant algılama teknolojisine dayanarak, hidrokarbonlar ve alkoller gibi çeşitli yakıtların yanma özelliklerini doğru bir şekilde tanımlayabilir, yangın tehlikelerinin erken uyarısını sağlayabilir.



Dedektör, çift spektrumlu bir izleme sistemi oluşturmak için safir optik filtre ile birleştirilmiş, farklı dalga boylarına sahip 2 kızılötesi sensör ile donatılmıştır. Eşsiz çift bantlı işbirlikçi algılama mekanizması, Fourier bulanık algoritmaları kullanarak ve bir girişim kaynağı mantık veritabanı ile entegre ederek, zaman etki alanı sinyal dalga formu analizi ve frekans etki alanı spektral özellik ayrıştırması yoluyla alev sinyallerinin enerji dağılımının ve frekans özelliklerinin çift doğrulanmasını gerçekleştirir. Doğrudan güneş ışığı, kaynak kıvılcımları ve yüksek sıcaklıklı ekipman radyasyonu gibi %95'ten fazla yanlış alarm faktörünü etkili bir şekilde filtreleyebilir, bu da onu petrol depoları, kazan daireleri ve kimyasal depolama tankı alanları gibi karmaşık ortamlar için özellikle uygun hale getirir.



Yenilikçi çok sensörlü veri füzyon algoritmaları ve uyarlanabilir eşik ayar teknolojisi, dedektörün -10°C~55°C'lik geniş bir sıcaklık aralığı ve %95 RH yüksek nem gibi aşırı endüstriyel koşullar altında ≤15 saniyelik bir yangın tepki hızını korumasını sağlar. Çift kızılötesi bantların parazit önleme tasarımı, güçlü elektromanyetik parazitin olduğu üretim sahalarında istikrarlı çalışmayı garanti eder ve yüksek riskli senaryolar için her türlü hava koşulunda güvenilir yangın koruması sağlar.



2. Ürün Özellikleri



(1) Çok frekanslı kızılötesi teknolojisini zaman etki alanı ve frekans etki alanı çoklu yargılama mekanizmaları ile entegre eder
(2) Hassasiyet parametrelerinin sahada esnek bir şekilde ayarlanmasını destekler
(3) Çoklu yakıt türleri için yangın izleme senaryolarına uyum sağlar
(4) Patentli endüstriyel (endüstriyel şekil tasarımı) kullanır
(5) Eşsiz bir görüş alanı açısı ayarlama işaretleme sistemi ile donatılmıştır
(6) Toz, patlama, korozyon ve yağmurdan koruma sağlayan tam koruma tasarımına sahiptir





3. Uygulama



(1) Doğal gaz arama ve üretim işletmeleri
(2) Boya üretimi, depolanması ve taşınması bağlantıları
(3) Kimyasal üretim, depolama ve taşıma alanları
(4) Enerji santrallerinde pompa alanları, makine daireleri ve insansız alanlar
(5) Petrokimya ürünleri üretim, depolama ve taşıma senaryoları
(6) Büyük fabrika depolarında yanıcı depolama alanları
(7) Baskı endüstrisinde solvent işleme, presleme ve kurutma proses bağlantıları



4. Ana Teknik Veriler



Nominal Gerilim 24V DC (18V DC~36V DC)
Çalışma akımı ≤20mA
Alarm akımı ≤25mA / DC 24V
Ortam sıcaklığı -10~+55°C
Ortam nemi ≤%95 bağıl nem, yoğuşmasız
Spektral tepki 3.8um  4.4um
Yangın tepki süresi N-heptan ≤15s
Ayarlanabilir hassasiyet Seviye I (Varsayılan seviye fabrikada Seviye I'dir ve kilitlidir.)
Algılama açısı Dikey görüş açısı: 90°; Yatay görüş açısı: 120°
Koruma seviyesi IP67
Çıkış modu Standart röle çıkışı (arıza, yangın alarmı)
Röle kontak kapasitesi 1A/AC 125V  2A/DC 30V
Malzeme Dökme alüminyum (paslanmaz çelik isteğe bağlıdır)
Uygulama standardı GB 15631-2008  GB 12791-2006
Boyutlar φ100mm/Y165mm(φ3.94in/Y6.50in)
Ağırlık (kg / lbs) 1.35kg (2.976lbs)
Renk Gümüş, Kırmızı (Özelleştirilebilir)
Kablo çıkış dişi Standart G3/4, iki parça
Patlamaya dayanıklı işaret Ex db C T6 Gb,Ex tb IIIC T80 Db
Algılama mesafesi Yakıt Yangın kaynağı boyutu Detaylar
N-Heptan 0.3mx0.3m(lft.x1ft.) 50m(164ft.)
Benzin 0.3mx0.3m(1ft.x 1ft.) 40m(131ft.)
Dizel yakıtı 0.3mx0.3m(1ft.x lft.) 35m(114ft.)
Gaz yağı 0.3mx0.3m(lft.x1ft.) 35m(114ft.)
Etanol 0.3mx0.3m(lft.x lft.) 30m(98ft.)
Metan 0.5mx0.2m(1.7ft.x0.7ft.) 30m (98ft.)
Kağıt yaprağı 0.3mx0.3m(1ft.x 1ft.) 25m(82ft.)



5. Gösterge Işıkları
JSY-F301-A alev dedektörü, çalışma durumunu belirtmek için kullanılan üç durum gösterge ışığı ile donatılmıştır.



Durum Gösterge ışığı
Çalışma Gösterge Işığı (Yeşil) Sürekli yanar
Alarm Onay Gösterge Işığı (Kırmızı) Erken uyarı için yanıp söner ve alarm için sürekli yanar.
Arıza Gösterge Işığı (Mavi) Bir arıza meydana geldiğinde, mavi ışık sürekli yanar (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyum durumunu göstermek için yanıp söner.



6. Eksiksiz Ürün Seti



Adı Miktarlar Ölçü birimi
JSY-F301-A1
Nokta Tipi Kızılötesi Alev Dedektörü
1 adet
Kullanım Kılavuzu 1 kopya
Patlamaya Dayanıklı Sertifika 1 kopya
Montaj Braketi 1 parça
Bağlantı Elemanları 1 parça
M8 Somun 1 adet
M8x45 Altıgen Soket Başlı Vida 1 adet
M8x25 Altıgen Soket Başlı Vida 1 adet
Alev Algılama Uzaktan Kumandası YC-F1 1 parti başına adet
