Vurgulamak:
Çoklu Yakıtlı Kızılötesi Alev Dedektörü
, Atılmış alüminyum kızılötesi alev dedektörü
, Yakıt çift kızılötesi alev dedektörü

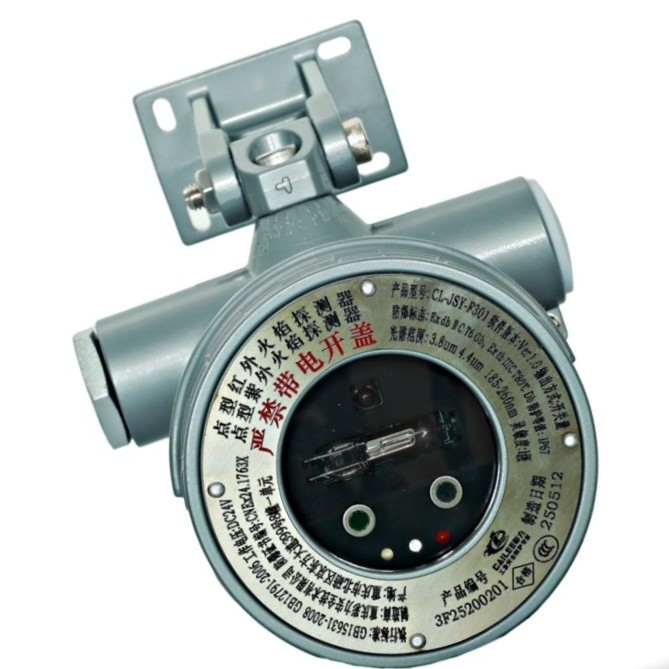

Ex Çok yakıtlı Dökme alüminyum Senaryolar Çift Kızılötesi Alev Dedektörü
1. Ürüne Genel Bakış
Bu alev geçirmez çift kızılötesi alev dedektörü, çok yakıtlı ortamlarda erken yangın uyarıları için tasarlanmıştır. Çift kızılötesi bant algılama teknolojisinden yararlanarak, hidrokarbonlar ve alkoller gibi çeşitli yakıtların yanma özelliklerini hassas bir şekilde tanımlar ve yangın risklerinin erken uyarısını sağlar.
Farklı dalga boylarına sahip 2 kızılötesi sensör ve safir optik filtre ile donatılan dedektör, çift spektrumlu bir izleme sistemi oluşturur. Özel çift bantlı işbirlikçi algılama mekanizması, zaman etki alanı dalga formu analizi ve frekans etki alanı spektral ayrıştırması yoluyla alev sinyallerinin enerji dağılımını ve frekans özelliklerini doğrular. Fourier bulanık algoritmaları kullanılarak ve bir girişim kaynağı mantık veritabanı entegre edilerek, doğrudan güneş ışığı, kaynak kıvılcımları ve yüksek sıcaklıklı ekipman radyasyonu gibi %95'in üzerinde yanlış alarm tetikleyicisi etkili bir şekilde filtrelenebilir ve bu da onu petrol depoları, kazan daireleri ve kimyasal depolama tankı bölgeleri gibi karmaşık ortamlar için ideal hale getirir.
Yenilikçi çok sensörlü veri füzyon algoritmaları ve uyarlanabilir eşik ayar teknolojisi, dedektörün geniş bir sıcaklık aralığı (-10°C~55°C) ve yüksek nem (%95 RH) dahil olmak üzere aşırı endüstriyel koşullar altında 15 saniyeden kısa bir yangın tepki süresini korumasını sağlar. Çift kızılötesi bant parazit önleme tasarımı, güçlü elektromanyetik parazitli üretim sahalarında istikrarlı çalışmayı garanti eder ve yüksek riskli senaryolar için 7/24 güvenilir yangın koruması sunar.
2. Ürün Özellikleri
(1) Çok frekanslı kızılötesi teknolojisini zaman etki alanı ve frekans etki alanı çoklu yargılama mekanizmalarıyla birleştirir
(2) Yerinde hassasiyet parametrelerinin esnek bir şekilde ayarlanmasına izin verir
(3) Çok yakıtlı senaryolarda yangın izlemeye uyum sağlar
(4) Patentli bir endüstriyel tasarıma sahiptir
(5) Benzersiz bir görüş alanı açısı ayar işaretleme sistemi ile donatılmıştır
(6) Toz, patlama, korozyon ve yağmurdan tam koruma sağlar
3. Uygulama
(1) Doğal gaz arama ve üretim işletmeleri
(2) Boya üretimi, depolanması ve taşınması bağlantıları
(3) Kimyasal üretim, depolama ve taşımacılık alanları
(4) Enerji santrallerinde pompa alanları, makine daireleri ve insansız alanlar
(5) Petrokimya ürünleri üretimi, depolanması ve taşınması senaryoları
(6) Büyük fabrika depolarında yanıcı depolama alanları
(7) Baskı endüstrisinde solvent işleme, presleme ve kurutma proses bağlantıları
4. Ana Teknik Veriler
| Nominal Gerilim |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Ortam sıcaklığı |
-10~+55°C |
| Ortam nemi |
≤%95 bağıl nem, yoğuşmasız |
| Spektral yanıt |
3.8um 4.4um |
| Yangın tepki süresi |
N-heptan ≤15s |
| Ayarlanabilir hassasiyet |
Seviye I (Fabrikada varsayılan seviye Seviye I'dir ve kilitlidir.) |
| Algılama açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (arıza, yangın alarmı) |
| Röle kontak kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB 15631-2008 GB 12791-2006 |
| Boyutlar |
φ100mm/Y165mm(φ3.94in/Y6.50in) |
| Ağırlık (kg / lbs) |
1.35kg (2.976lbs) |
| Renk |
Gümüş, Kırmızı (Özelleştirilebilir) |
| Kablo çıkış dişi |
Standart G3/4, iki parça |
| Patlamaya dayanıklı işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Algılama mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Detaylar |
| N-Heptan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzin |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Dizel yakıtı |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Gaz yağı |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt yaprağı |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Gösterge Işıkları
JSY-F301-A alev dedektörü, çalışma durumunu belirtmek için kullanılan üç durum gösterge ışığı ile donatılmıştır.
| Durum |
Gösterge ışığı |
| Çalışma Gösterge Işığı (Yeşil) |
Her zaman açık |
| Alarm Onay Gösterge Işığı (Kırmızı) |
Erken uyarı için yanıp söner ve alarm için her zaman açıktır. |
| Arıza Gösterge Işığı (Mavi) |
Bir arıza meydana geldiğinde, mavi ışık her zaman yanar (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyum durumunu göstermek için yanıp söner. |
6. Eksiksiz Ürün Seti
| Adı |
Miktarlar |
Ölçü birimi |
JSY-F301-A1
Nokta tipi Kızılötesi Alev Dedektörü |
1 |
adet |
| Kullanım Kılavuzu |
1 |
kopya |
| Patlamaya Dayanıklı Sertifika |
1 |
kopya |
| Montaj Braketi |
1 |
öğe |
| Bağlantı elemanları |
1 |
öğe |
| M8 Somun |
1 |
adet |
| M8x45 Altıgen Soket Başlı Vida |
1 |
adet |
| M8x25 Altıgen Soket Başlı Vida |
1 |
adet |
| Alev Algılama Uzaktan Kumandası YC-F1 |
1 |
parti başına adet |
