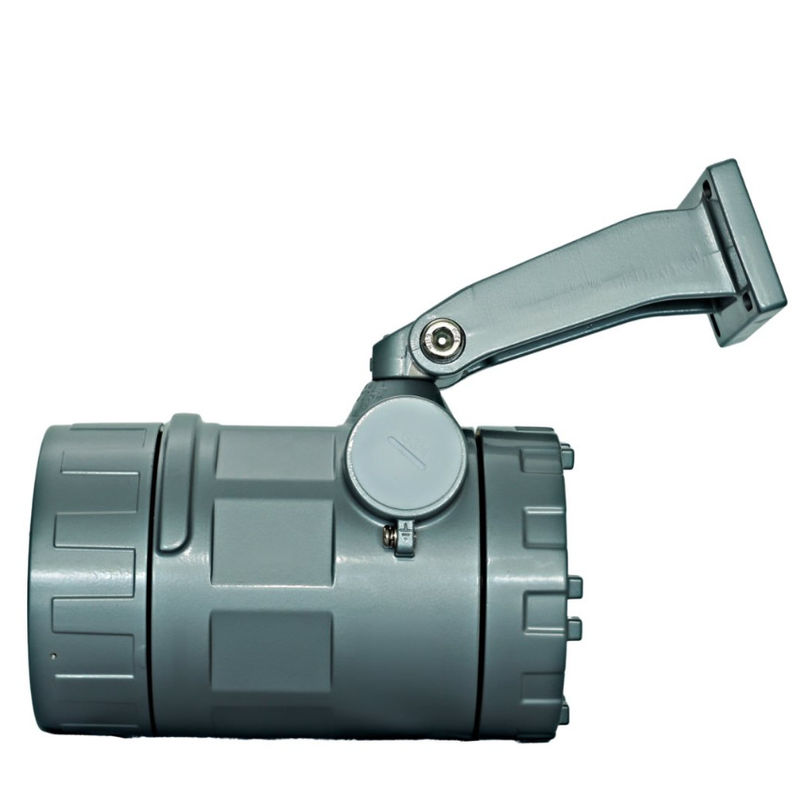

CNEX IIIC IIC Quad-Band UV IR Vlamdetector -10°C~55°C Breed Temperatuurbereik
1. Productoverzicht
Deze explosieveilige multi-spectrum vlamdetector integreert 3 infraroodgolflengtesensoren en 1 ultraviolet sensor, en is uitgerust met een saffieren optisch filter. Vertrouwend op multi-spectrum detectietechnologie, kan het nauwkeurig de verbrandingsvlammen van verschillende brandstoftypes identificeren. De ingebouwde tijd- en frequentiedomein signalenverwerkingssystemen, gecombineerd met Fourier fuzzy algoritmen en interferentiebron logische analyse, kunnen effectief interferentiefactoren zoals omgevingslicht en thermische lichaamsstraling afschermen, waardoor het aantal valse alarmen aanzienlijk wordt verminderd. Het kan stabiel werken in zowel complexe binnenomgevingen als openluchtlocaties met talrijke interferentiebronnen.
De detector gebruikt speciale brandsignaalverwerkingsalgoritmen en coördineert de samenwerking van meerdere sensoren, waardoor de detectiegevoeligheid aanzienlijk wordt verbeterd. Zelfs in extreme industriële omgevingen zoals hoge/lage temperaturen en hoge luchtvochtigheid, kan hij snel reageren en een vroege brandwaarschuwing geven, wat een betrouwbare garantie biedt voor veiligheidsbescherming.
2. Productkenmerken
(1) Multi-frequentie infrarood + ultraviolet + tijddomein + frequentiedomein meervoudig oordeel
(2) Gevoeligheid: kan ter plaatse worden ingesteld.
(3) Zelflerende functie
(4) Weerstand tegen elektromagnetische interferentie
(5) Preventie van valse alarmen, zonblind
(6) Gepatenteerd, geïndustrialiseerd uiterlijkontwerp
(7) Unieke markeringen voor hoekinstelling van het gezichtsveld
(8) Stof-, explosie-, corrosie- en regenbestendig ontwerp
(9) Voldoet aan de nationale norm GB 15631 - 2008 "Speciale branddetectoren" en GB 12791 - 2006 "Puntvormige ultraviolette vlamdetectoren"
3. Toepassing
(1) Risicovolle speciale brandscenario's: Locaties die gevoelig zijn voor ontploffingsrisico's.
(2) Belangrijke energiefaciliteiten: Kerncentrales, omvormerstations, transformatorzones en andere kernenergiegerelateerde gebieden.
(3) Industrieën die met brandbare en explosieve materialen werken.
(4) Werkplaatsen met een hoog risico.
(5) Specifieke industriële instellingen: Veiligheidsbescherming voor de farmaceutische industrie, grote fabrieksmagazijnen die brandbare stoffen opslaan en chip-productiewerkplaatsen.
4. Belangrijkste Technische Gegevens
| Nominale spanning |
24V DC (18V DC~36V DC) |
| Bedrijfsstroom |
≤20mA |
| Alarmstroom |
≤25 mA / DC 24 V |
| Omgevingstemperatuur |
-10~+55 °C |
| Omgevingsvochtigheid |
≤95% relatieve vochtigheid zonder condensatie |
| Spectrale respons |
3.8µm 4.4µm 5.3µm 185-260nm |
| Reactietijd |
N-heptaan ≤15s |
| Instelbare gevoeligheid |
Niveau I (Het standaardniveau is Niveau I in de fabriek en is vergrendeld.) |
| Detectiehoek |
Verticale kijkhoek: 90°; Horizontale kijkhoek: 120° |
| Beschermingsniveau |
IP67 |
| Uitvoermodus |
Standaard relaisuitgang (fout, brandalarm), 4-20mA (optioneel) |
| Relaiscontactcapaciteit |
1A/AC 125V 2A/DC 30V |
| Materiaal |
Gegoten aluminium (roestvrij staal is optioneel) |
| Implementatiestandaard |
GB15631-2008 GB12791-2006 |
| Afmetingen |
165mmx136mmx 100m(6.50in×5.35in×3.94in) |
| Gewicht |
1.35kg (2.976lbs) |
| Kabeluitgangsdraad |
Standaard G3/4, twee stuks |
| Explosieveiligheidsmarkering |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Detectieafstand |
Brandstof |
Grootte van de brandbron |
Details |
| N-Heptaan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzine |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Diesel |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Kerosine |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Ethanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Methaan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Vel papier |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Indicatielampjes
| Status |
Indicatielampje |
| Bedrijfsindicatielampje (Groen) |
Altijd aan |
| Alarmbevestigingsindicatielampje (Rood) |
Het knippert voor vroege waarschuwing en blijft branden bij alarm. |
| Foutindicatielampje (Blauw) |
Wanneer er een fout optreedt, blijft het blauwe lampje branden (en het rode lampje gaat uit). Wanneer het apparaat wordt ingeschakeld, knippert het, wat de zelfcontrole- en zelfaanpassingsstatus aangeeft. |
6. Complete Productset
| Naam |
Hoeveelheden |
Maateenheid |
JSY-F401/A
Puntvormige Infrarood Vlamdetector
Puntvormige Ultraviolette Vlamdetector |
1 |
stuk |
| Gebruiksaanwijzing |
1 |
exemplaar |
| Explosieveiligheidscertificaat |
1 |
exemplaar |
| Montagebeugel |
1 |
item |
| Bevestigingsmiddelen |
1 |
item |
| M8 Moer |
1 |
stuk |
| M8x45 Zeskantboutsokkelbout |
1 |
stuk |
| M8x25 Zeskantboutsokkelbout |
1 |
stuk |
| Vlamdetectie Afstandsbediening YC-F1 |
1 |
stuk per batch |
