उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CAILEE
प्रमाणन: ISO9001、CCCF、CNEX、SIL2
मॉडल संख्या: JSY-F301-A
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
प्रसव के समय: 15-20 दिन
भुगतान शर्तें: एल/सी,टी/टी
स्पेक्ट्रम रेंज: |
3.8um 4.4um |
प्रतिक्रिया समय: |
एन-हेप्टेन ≤15s |
आईपी प्रूफ स्तर: |
IP67 |
दृश्य -शंकु: |
120° |
परिवेश का तापमान: |
-10 ~+55 डिग्री सेल्सियस |
रिले संपर्क क्षमता: |
1 ए/एसी 125 वी 2 ए/डीसी 30 वी |
परिवेश आर्द्रता: |
≤95% संक्षेपण के बिना सापेक्ष आर्द्रता |
वजन: |
1.35 किलोग्राम (2.976 पाउंड) |
स्पेक्ट्रम रेंज: |
3.8um 4.4um |
प्रतिक्रिया समय: |
एन-हेप्टेन ≤15s |
आईपी प्रूफ स्तर: |
IP67 |
दृश्य -शंकु: |
120° |
परिवेश का तापमान: |
-10 ~+55 डिग्री सेल्सियस |
रिले संपर्क क्षमता: |
1 ए/एसी 125 वी 2 ए/डीसी 30 वी |
परिवेश आर्द्रता: |
≤95% संक्षेपण के बिना सापेक्ष आर्द्रता |
वजन: |
1.35 किलोग्राम (2.976 पाउंड) |
पूर्व दोहरे-इन्फ्रारेड फ्लेम डिटेक्टर धूल-प्रतिरोधी हस्तक्षेप रसायन
1. उत्पाद अवलोकन

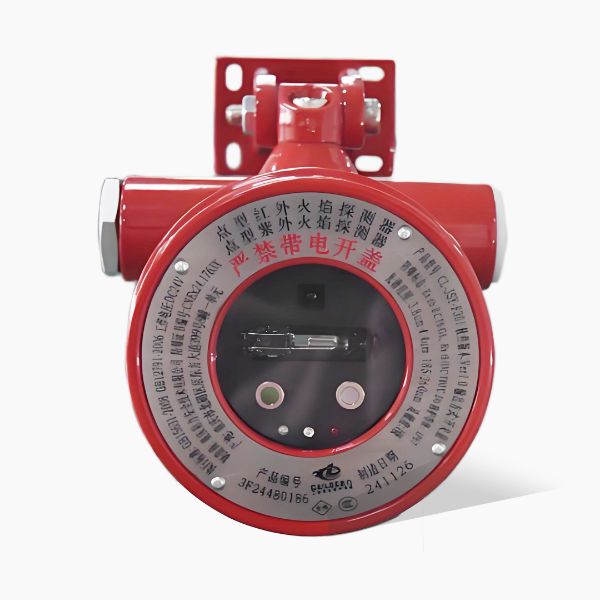

JSY-F301-A एक सुरंग-विशिष्ट विस्फोट-प्रूफ मल्टी-स्पेक्ट्रल फ्लेम डिटेक्टर है। इसमें दोहरे इन्फ्रारेड तरंग दैर्ध्य सेंसर, एक पराबैंगनी सेंसर और एक नीलमणि ऑप्टिकल फिल्टर है, जो विभिन्न प्रकार के ईंधन के लिए प्रारंभिक आग की चेतावनी सक्षम करता है।
मल्टी-सिग्नल डेटा एकत्र करके, डिटेक्टर अद्वितीय समय-डोमेन और आवृत्ति-डोमेन सिग्नल प्रोसेसिंग, साथ ही फूरियर फ़ज़ी एल्गोरिदम का उपयोग करता है। हस्तक्षेप स्रोतों पर व्यापक तार्किक निर्णय के साथ मिलकर, यह परिवेशी प्रकाश और थर्मल विकिरण से गड़बड़ी को प्रभावी ढंग से समाप्त करता है, जिससे झूठे अलार्म कम होते हैं। यह इसे कई संभावित झूठे अलार्म ट्रिगर वाले इनडोर, आउटडोर और खुले वातावरण के लिए आदर्श बनाता है।
इसके उन्नत आग सिग्नल प्रोसेसिंग एल्गोरिदम और मल्टी-सेंसर तकनीक संवेदनशीलता को बढ़ाती है, जो चरम तापमान और उच्च आर्द्रता जैसी कठोर औद्योगिक स्थितियों में विश्वसनीय संचालन सुनिश्चित करती है।
2. उत्पाद सुविधाएँ
(1) मल्टी-फ़्रीक्वेंसी इन्फ्रारेड, पराबैंगनी, समय-डोमेन और आवृत्ति-डोमेन डेटा को एकीकृत करने वाला बहु-आयामी निर्णय।
(2) साइट पर समायोज्य संवेदनशीलता।
(3) विभिन्न प्रकार के ईंधन के साथ संगत।
(4) स्व-शिक्षण क्षमताओं से लैस।
(5) विद्युत चुम्बकीय हस्तक्षेप के लिए मजबूत प्रतिरोध।
(6) झूठे अलार्म-रोधी और सौर-अंधा गुण।
3. अनुप्रयोग
(1) रसायन: उत्पादन, भंडारण और परिवहन।
(2) प्राकृतिक गैस अन्वेषण और उत्पादन सुविधाएं।
(3) पेंट: निर्माण, भंडारण और परिवहन।
(4) फार्मास्युटिकल उद्योग।
(5) पेट्रोकेमिकल उत्पाद: उत्पादन, भंडारण और परिवहन।
4. मुख्य तकनीकी डेटा
| नाममात्र वोल्टेज | 24V DC (18V DC~36V DC) |
| ऑपरेटिंग करंट | ≤20mA |
| अलार्म करंट | ≤25mA / DC 24V |
| परिवेश तापमान | -10~+55°C |
| परिवेश आर्द्रता | ≤95% सापेक्षिक आर्द्रता बिना संघनन |
| स्पेक्ट्रल प्रतिक्रिया | 3.8um 4.4um |
| आग प्रतिक्रिया समय | एन-हेप्टेन ≤15s |
| समायोज्य संवेदनशीलता | स्तर I (फैक्ट्री में डिफ़ॉल्ट स्तर स्तर I है और यह लॉक है।) |
| पहचान कोण | ऊर्ध्वाधर देखने का कोण: 90°; क्षैतिज देखने का कोण: 120° |
| सुरक्षा स्तर | IP67 |
| आउटपुट मोड | मानक रिले आउटपुट (दोष, आग अलार्म), 4-20mA (वैकल्पिक) |
| रिले संपर्क क्षमता | 1A/AC 125V 2A/DC 30V |
| सामग्री | कास्ट एल्यूमीनियम (स्टेनलेस स्टील वैकल्पिक है) |
| कार्यान्वयन मानक | GB 15631-2008 GB 12791-2006 |
| आयाम | φ100mm/H165mm(φ3.94in/H6.50in) |
| वजन (kg / lbs) | 1.35kg (2.976lbs) |
| रंग | सिल्वर, रेड (अनुकूलन योग्य) |
| केबल आउटलेट थ्रेड | मानक G3/4, दो टुकड़े |
| विस्फोट-प्रूफ चिह्न | Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| पहचान दूरी | ईंधन | आग स्रोत आकार | विवरण |
| एन-हेप्टेन | 0.3mx0.3m(lft.x1ft.) | 50m(164ft.) | |
| पेट्रोल | 0.3mx0.3m(1ft.x 1ft.) | 40m(131ft.) | |
| डीजल ईंधन | 0.3mx0.3m(1ft.x lft.) | 35m(114ft.) | |
| केरोसिन | 0.3mx0.3m(lft.x1ft.) | 35m(114ft.) | |
| एथेनॉल | 0.3mx0.3m(lft.x lft.) | 30m(98ft.) | |
| मीथेन | 0.5mx0.2m(1.7ft.x0.7ft.) | 30m (98ft.) | |
| कागज की शीट | 0.3mx0.3m(1ft.x 1ft.) | 25m(82ft.) |
5. संकेतक लाइटें
JSY-F301-A फ्लेम डिटेक्टर तीन स्थिति संकेतक लाइटों से लैस है, जिनका उपयोग इसकी कार्य स्थिति को इंगित करने के लिए किया जाता है।
| स्थिति | संकेतक प्रकाश |
| ऑपरेशन इंडिकेटर लाइट (हरा) | हमेशा चालू |
| अलार्म पुष्टिकरण संकेतक लाइट (लाल) | यह प्रारंभिक चेतावनी के लिए झपकाता है और अलार्म के लिए हमेशा चालू रहता है। |
| दोष संकेतक प्रकाश (नीला) | जब कोई दोष होता है, तो नीली बत्ती हमेशा चालू रहती है (और लाल बत्ती बंद हो जाती है)। जब डिवाइस चालू होता है, तो यह स्व-जांच और स्व-अनुकूली स्थिति दिखाने के लिए झपकाता है। |
6. पूर्ण उत्पाद सेट
| नाम | मात्रा | माप की इकाई |
| JSY-F301-A पॉइंट-टाइप इन्फ्रारेड फ्लेम डिटेक्टर |
1 | टुकड़ा |
| अनुदेश मैनुअल | 1 | प्रति |
| विस्फोट-प्रूफ प्रमाणपत्र | 1 | प्रति |
| माउंटिंग ब्रैकेट | 1 | आइटम |
| फास्टनर्स | 1 | आइटम |
| M8 नट | 1 | टुकड़ा |
| M8x45 हेक्सागोन सॉकेट हेड कैप स्क्रू | 1 | टुकड़ा |
| M8x25 हेक्सागोन सॉकेट हेड कैप स्क्रू | 1 | टुकड़ा |
| फ्लेम डिटेक्शन रिमोट कंट्रोलर YC-F1 | 1 | प्रति बैच का टुकड़ा |
