Toza Dayanıklı Kızılötesi Alev Dedektörü
, Kimyasallar IR UV Alev Dedektörü
, Ex Çift Kızılötesi Alev Dedektörü
Ex Çift Kızılötesi Alev Dedektörü Toz-Dayanıklı Müdahale Kimyasalları
1Ürün Genel Görünümü

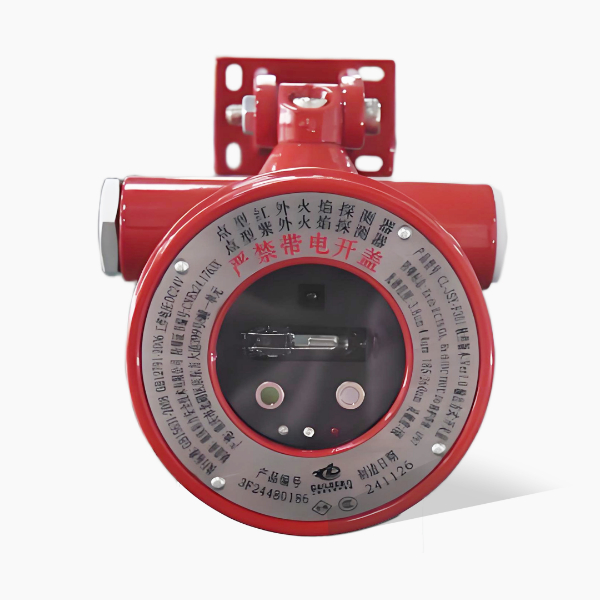

JSY-F301-A, tünelle özel bir patlama geçirmez çok spektral alev dedektörüdür.Çeşitli yakıt türleri için erken yangın uyarılarını etkinleştirmek.
Çoklu sinyal verileri toplayarak, dedektör, Fourier bulanık algoritmaları ile birlikte eşsiz zaman alanı ve frekans alanı sinyal işlemeyi kullanır.Bir araya gelince, bir karışıklık kaynağıyla ilgili kapsamlı mantıklı bir yargılama, çevresel ışık ve ısı radyasyonundan gelen rahatsızlıkları etkili bir şekilde ortadan kaldırır ve yanlış alarmları en aza indirgenir.ve birçok potansiyel sahte alarm tetikleyicisi olan açık hava ortamları.
Gelişmiş yangın sinyali işleme algoritmaları ve çoklu sensör teknolojisi hassasiyeti arttırır ve aşırı sıcaklıklar ve yüksek nem gibi zorlu endüstriyel koşullarda güvenilir çalışmayı sağlar.
2Ürün Özellikleri
(1)Çok frekanslı kızılötesi, ultraviyole, zaman alanı ve frekans alanı verilerini entegre eden çok boyutlu yargılama.
(2)Yerel ayarlanabilir hassasiyet.
(3)Çeşitli yakıt türleriyle uyumludur.
(4)Kendi kendine öğrenme yeteneğiyle donatılmış.
(5)Elektromanyetik müdahaleye karşı güçlü direnç.
(6)Sahte alarm ve güneş ışığından koruma özellikleri.
3Uygulama
(1)Kimyasallar: üretim, depolama ve nakliye.
(2)Doğal gaz araştırması ve üretim tesisleri.
(3)Boya: üretim, depolama ve nakliye.
(4)İlaç endüstrisi.
(5)Petrokimya ürünleri: üretim, depolama ve nakliye.
4Ana Teknik Veriler
| Adli Voltaj |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Çevre sıcaklığı |
-10~+55°C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8um 4.4um |
| Yangına yanıt süresi |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (hatası, yangın alarmı), 4-20mA (ihtiyaçlı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB 15631-2008 GB 12791-2006 |
| Boyutları |
φ100mm/H165mm ((φ3.94in/H6.50in) |
| Ağırlık (kg / lb) |
1.35kg (2.976lbs) |
| Renk |
Gümüş, Kırmızı (Kustomlaştırılabilir) |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5- İzleyici lambaları.
JSY-F301-A alev dedektörü, çalışma durumunu göstermek için kullanılan üç durum göstergesi ışığı ile donatılmıştır.
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm için her zaman açık olan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza meydana geldiğinde, mavi ışık her zaman yanıyor (kırmızı ışık da sönüyor). |
6.Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F301-A
Nokta tipi kızılötesi alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
