برجسته کردن:
دتکتور شعله UV IR 3.8um,آشکارساز شعله های IR سه باند,آشکارساز شعله های IR Ex Point
, Triple Band IR Flame Detector
, Ex Point IR Flame Detector
محدوده طیف: |
3.8um 4.4um 185-260nm |
زمان پاسخ: |
N-Heptane ≤15s |
مخروط: |
120 درجه |
GBS: |
GB12791 、 GB15631 、 GB3836 |
رطوبت محیط: |
رطوبت نسبی 95 ٪ بدون تراکم |
حالت خروجی: |
خروجی رله استاندارد (خطا، اعلام حریق)، 4-20 میلی آمپر |
مواد: |
آلومینیوم ریخته گری (فولاد ضد زنگ اختیاری است) |
وزن: |
1.35 کیلوگرم (2.976 پوند) |

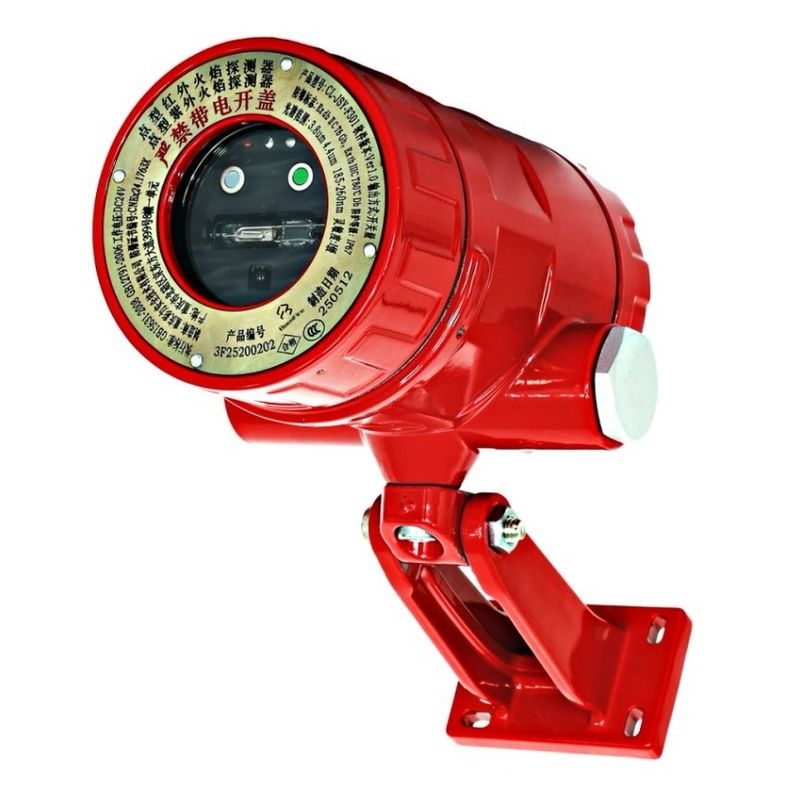

آشکارساز شعله سه باند از نوع Ex، UV، IR و تشخیص چند معیاره
1. بررسی اجمالی محصول
این آشکارساز شعله چند طیفی ضد انفجار برای هشدار اولیه آتش سوزی در انواع سوخت های مختلف طراحی شده است. این دستگاه مجهز به سنسورهای دوگانه مادون قرمز، یک سنسور فرابنفش و یک فیلتر نوری یاقوت کبود است که پاسخگویی بالایی به شعله های احتراق از سوخت های مختلف ارائه می دهد.
برای به حداقل رساندن هشدارهای کاذب، آشکارساز داده های چند سیگنالی را از طریق تجزیه و تحلیل دامنه زمان/دامنه فرکانس اختصاصی و الگوریتم های فازی فوریه، همراه با قضاوت منطقی منبع تداخل، پردازش می کند. این امر به طور موثر تداخل ناشی از نور محیط و تشعشعات حرارتی را از بین می برد و آن را برای محیط های باز داخلی/خارجی با منابع هشدار کاذب بالقوه متعدد ایده آل می کند.
الگوریتم های پیشرفته پردازش سیگنال آتش و فناوری چند سنسوری آن، حساسیت را افزایش می دهد و عملکرد قابل اطمینان را در شرایط صنعتی سخت مانند دماهای شدید و رطوبت بالا تضمین می کند.
2. ویژگی های محصول
(1) تشخیص چند بعدی: ترکیبی از مادون قرمز چند فرکانسی، فرابنفش، تجزیه و تحلیل دامنه زمان و دامنه فرکانس
(2) حساسیت قابل تنظیم در محل
(3) سازگار با انواع سوخت
(4) عملکرد خودآموز داخلی
(5) مقاومت قوی در برابر تداخل الکترومغناطیسی
(6) پیشگیری از هشدار کاذب با فناوری کورکننده خورشیدی
3. کاربرد
(1) تأسیسات ذخیره سازی صنعتی در مقیاس بزرگ که مواد قابل اشتعال را در خود جای داده اند
(2) کارگاه های رنگ پاشی
(3) سایت های تولید دارویی
(4) صنایع شیمیایی: عملیات تولید، انبارداری و لجستیک
(5) بخش رنگ: فرآیندهای تولید، ذخیره سازی و حمل و نقل
(6) صنایع پتروشیمی: فعالیت های تولید، ذخیره سازی و توزیع
4. داده های فنی اصلی
| ولتاژ اسمی |
24 ولت DC (18 ولت DC ~ 36 ولت DC) |
| جریان عملیاتی |
≤20 mA |
| جریان هشدار |
≤25 mA / DC 24 V |
| دمای محیط |
-10~+55 °C |
| رطوبت محیط |
≤95% رطوبت نسبی بدون تراکم |
| پاسخ طیفی |
3.8um 4.4um 185-260nm |
| زمان پاسخ آتش |
N-هپتان ≤15s |
| حساسیت قابل تنظیم |
سطح I (سطح پیش فرض در کارخانه سطح I است و قفل شده است.) |
| زاویه تشخیص |
زاویه دید عمودی: 90°; زاویه دید افقی: 120° |
| سطح حفاظت |
IP67 |
| حالت خروجی |
خروجی رله استاندارد (خطا، هشدار آتش)، 4-20mA |
| ظرفیت تماس رله |
1A/AC 125V 2A/DC 30V |
| مواد |
آلومینیوم ریخته گری (فولاد ضد زنگ اختیاری است) |
| استاندارد اجرا |
GB 15631-2008 GB 12791-2006 |
| ابعاد |
φ100mm/H165mm(φ3.94in/H6.50in) |
| وزن |
1.35 کیلوگرم (2.976 پوند) |
| رنگ |
نقره ای، قرمز (قابل تنظیم) |
| رزوه خروجی کابل |
استاندارد G3/4، دو قطعه |
| علامت ضد انفجار |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| فاصله تشخیص |
سوخت |
اندازه منبع آتش |
جزئیات |
| N-هپتان |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| بنزین |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| سوخت دیزل |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| نفت سفید |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| اتانول |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| متان |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| برگه کاغذ |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. چراغ های نشانگر
آشکارساز شعله JSY-F301 مجهز به سه چراغ نشانگر وضعیت است که برای نشان دادن وضعیت کاری آن استفاده می شود.
| وضعیت |
چراغ نشانگر |
| چراغ نشانگر عملیات (سبز) |
همیشه روشن |
| چراغ نشانگر تایید هشدار (قرمز) |
برای هشدار اولیه چشمک می زند و برای هشدار همیشه روشن است. |
| چراغ نشانگر خطا (آبی) |
هنگامی که خطایی رخ می دهد، نور آبی همیشه روشن است (و نور قرمز خاموش می شود). هنگامی که دستگاه روشن می شود، برای نشان دادن وضعیت خودآزمایی و خود تطبیقی چشمک می زند. |
6. مجموعه کامل محصول
| نام (یک چیز) |
مقادیر |
واحد (اندازه گیری) |
JSY-F301
آشکارساز شعله مادون قرمز نقطه ای
آشکارساز شعله فرابنفش نقطه ای |
1 |
قطعه |
| دفترچه راهنما |
1 |
کپی |
| گواهی ضد انفجار |
1 |
کپی |
| براکت نصب |
1 |
مورد |
| قطعه اتصال |
1 |
مورد |
| مهره M8 |
1 |
قطعه |
| پیچ سر سوکت شش گوش M8x45 |
1 |
قطعه |
| پیچ سر سوکت شش گوش M8x25 |
1 |
قطعه |
| کنترل از راه دور تشخیص شعله YC-F1 |
1 |
1 قطعه در هر دسته |
