Detalles del producto
Lugar de origen: China
Nombre de la marca: CAILEE
Certificación: ISO9001、CCCF、CNAS、SIL2
Número de modelo: M201
Condiciones de pago y envío
Cantidad de orden mínima: 1
Precio: Negociable
Tiempo de entrega: 15-20 días
Condiciones de pago: Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Modos de alarma: |
Alerta de límite bajo y alarma de límite alto |
Consumo de energía: |
≤ 10 W (excluido el equipo de apoyo) |
Accesorios: |
Plata trasera de instalación metálica y tornillos de apoyo |
Voltado de funcionamiento: |
AC220-2A 50 Hz |
Distancia de transmisión de la señal: |
≤1500m ((4921.26 pies) ((2.5 mm2) |
Dimensiones generales: |
400 mm x 285 mm x 100 mm (15.75 por 11.22 por 3.94 por) |
Peso: |
Aproximadamente 9 kg (incluida la fuente de alimentación de respaldo) |
Función de memoria: |
Equipado con capacidad de almacenamiento de registros históricos |
Modos de alarma: |
Alerta de límite bajo y alarma de límite alto |
Consumo de energía: |
≤ 10 W (excluido el equipo de apoyo) |
Accesorios: |
Plata trasera de instalación metálica y tornillos de apoyo |
Voltado de funcionamiento: |
AC220-2A 50 Hz |
Distancia de transmisión de la señal: |
≤1500m ((4921.26 pies) ((2.5 mm2) |
Dimensiones generales: |
400 mm x 285 mm x 100 mm (15.75 por 11.22 por 3.94 por) |
Peso: |
Aproximadamente 9 kg (incluida la fuente de alimentación de respaldo) |
Función de memoria: |
Equipado con capacidad de almacenamiento de registros históricos |
Display de concentración en tiempo real del controlador de alarma de gases combustibles
1. Descripción general del producto

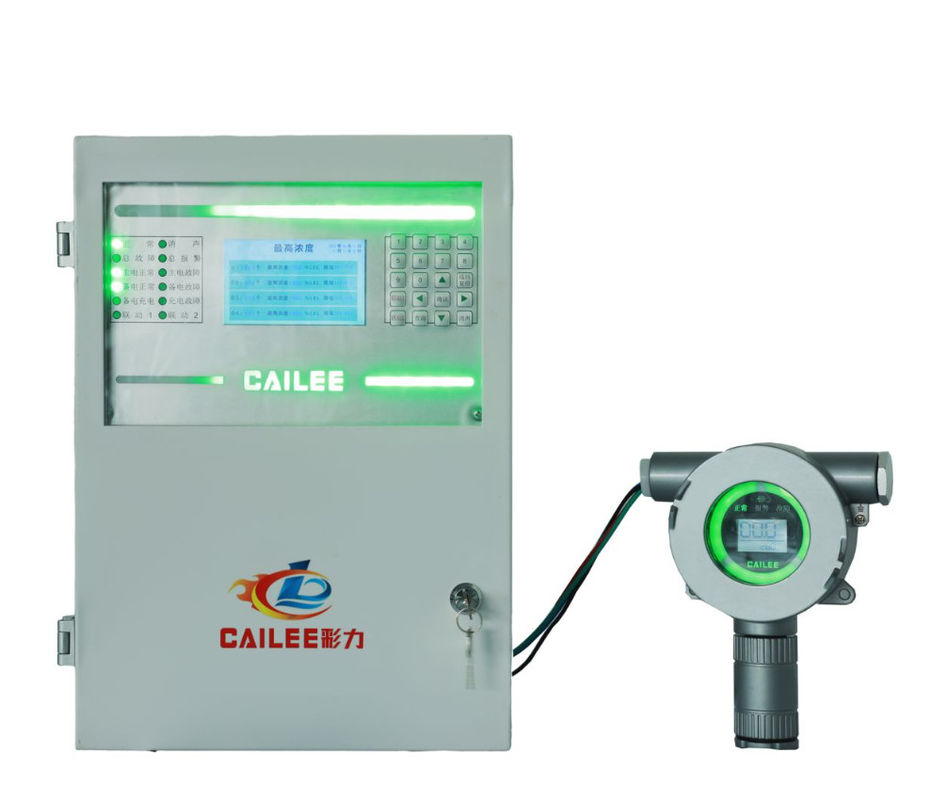

El sistema de detección de gases combustibles M201 es una solución de seguridad de grado industrial que comprende un detector de gases y un controlador de alarma.El controlador cumple las normas GB16808-2008 y controla las concentraciones de gases en el aire ambiente., compatibles con múltiples detectores de gases, actuadores y receptores (denominados en conjunto "unidades de dirección"). Los detectores se utilizan en áreas peligrosas interiores o exteriores propensas a fugas,mientras el controlador opera en zonas seguras (e.g., salas de control).
Al detectar los vapores de gas, el sistema muestra los niveles de concentración en tiempo real.Las alarmas sonoras/visuales y las señales de control activan los dispositivos de seguridad externos para prevenir accidentes..
Utilizando arquitecturas RS485 y PowerBus con protocolo ModBus RTU, el M201 integra un microprocesador y sensores de alta precisión para una detección rápida y sensible.Su interfaz fácil de usar cuenta con una pantalla LCD china y un teclado para monitorear datos en tiempo realLos algoritmos de software avanzados aseguran el rendimiento antiinterferencia y el diagnóstico de fallas, garantizando un funcionamiento estable.
2Características del producto
(1) Transmisión de bus de 4 cables (A, B, ± 24 V)
(2) Transmisión PowerBus de dos cables
(3) Lecturas de concentración en tiempo real
(4) Interfaz gráfica intuitiva
(5) Alarmas de dos etapas (límites bajo/alto)
(6) Autodiagnóstico de las fallas
(7) Conversión de potencia integrada
(8) Salidas de relé configurables
(9) Capacidad de registro de eventos
(10) Apoyo a la expansión modular
3Datos técnicos principales
| Transmisión de la señal | Se trata de un sistema de seguridad.,PowerBus (Bus eléctrico) |
| Capacidad | El controlador tiene cuatro bucles, y la capacidad máxima de cada bucle es de 80 (detectores) |
| Salida de control | 8 grupos de salidas de relé programables y 2 grupos de salidas manuales |
| Capacidad de contacto | Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo. |
| Indicación visual | 4pantalla de cristal líquido de 0,3 pulgadas, luces LED de color |
| Nivel de presión acústica (pondrado en A) | 65 ~ 110 dB@1m |
| Error de indicación | ± 5% FS |
| Temperatura de funcionamiento | 0°C- Más de 40°C |
| Rango de humedad | 0~93% de Hg(sin condensación) |
| Rango de presión | 86 kPa~106 kPa |
4. Luces indicadoras
| Nombre de la luz indicadora | El color | Función |
| Es normal. | verde | Cuando el sistema esté funcionando normalmente, esta luz de indicación estará encendida. |
| No se escucha | rojo | Cuando se eliminen el sonido de falla y el sonido de alarma, esta luz de indicación está encendida. |
| Culpabilidad total | amarillo | Cuando haya un fallo entre el controlador y el detector, esta luz de indicación está encendida. |
| Alarma total | rojo | Cuando el detector emite una alarma, esta luz de indicación está encendida. |
| Alimentación principal normal | verde | Cuando la fuente de alimentación principal del controlador esté normalizada, esta luz indicadora estará encendida. |
| Fallo de la fuente de alimentación principal | amarillo | Cuando exista una baja tensión de 220 V AC, esta luz de indicación estará encendida. |
| Fuente de alimentación de reserva normal | verde | Cuando la fuente de alimentación de reserva del controlador esté normalizada, esta luz de indicación estará encendida. |
| Fallo de la fuente de alimentación de reserva | amarillo | Cuando exista un fallo en la fuente de alimentación de reserva (como un circuito abierto, bajo voltaje, etc.), esta luz de indicación está encendida. |
| Carga de la fuente de alimentación de reserva | verde | Cuando la fuente de alimentación de reserva está cargada, esta luz de indicación se enciende y se apaga cuando está completamente cargada. |
| Falla de carga | amarillo | Cuando haya un fallo de carga de la fuente de alimentación de reserva, esta luz de indicación está encendida. |
| Enlace 1 | rojo | Cuando se active el módulo de enlace interno n.o 1, esta luz de indicación está encendida. |
| Enlace 2 | rojo | Cuando se active el módulo de enlace interno número 2, esta luz de indicación está encendida. |
