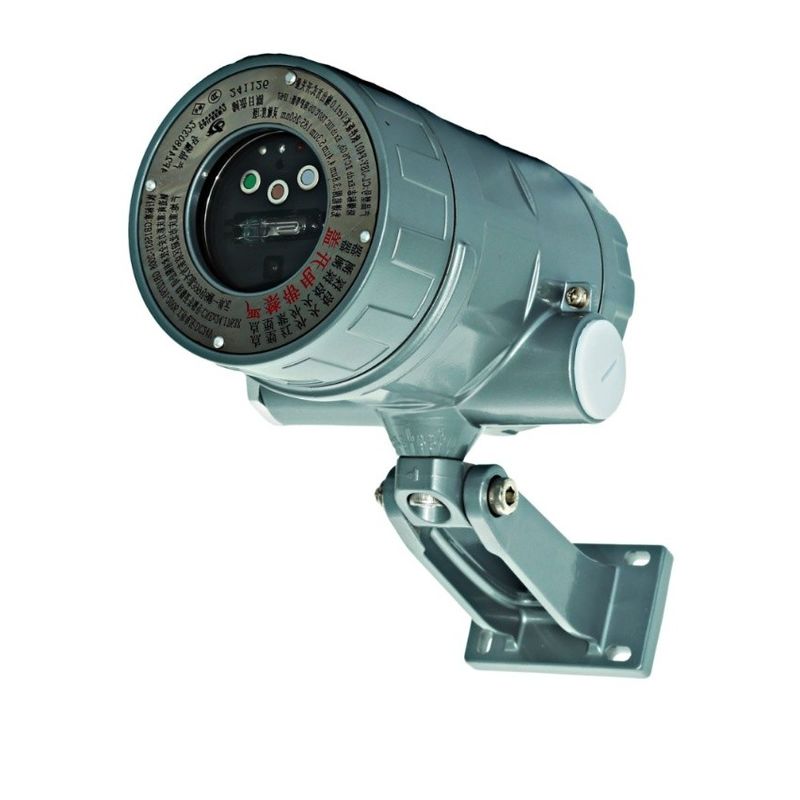

Detector de Llama UV/IR a Prueba de Explosiones ⅡC&ⅢC IP67 24V
1. Descripción general del producto
Este detector de llama multiespectral a prueba de explosiones proporciona una advertencia temprana avanzada para incendios que involucran diversos tipos de combustible.
Con sensores IR triples y un sensor UV con filtración óptica de zafiro, el dispositivo ofrece una detección de llama superior en múltiples fuentes de combustible. Su procesamiento de señal patentado combina el análisis del dominio tiempo-frecuencia con algoritmos difusos de Fourier para evaluar las firmas de llama mientras filtra inteligentemente las falsas alarmas como la luz ambiental y la radiación térmica. La lógica de rechazo de interferencias del sistema garantiza una inmunidad a falsas alarmas líder en la industria, lo que lo hace ideal para entornos interiores/exteriores desafiantes propensos a alarmas molestas.
Mejorado por algoritmos de detección de incendios adaptativos y tecnología de fusión multisensor, el detector mantiene una alta sensibilidad y fiabilidad en condiciones industriales extremas, incluyendo temperaturas extremas y alta humedad.
2. Características del producto
(1) Detección IR/UV multibanda con análisis del dominio tiempo-frecuencia
(2) Parámetros de sensibilidad ajustables en campo
(3) Capacidad de aprendizaje autoadaptativo
(4) Inmunidad al ruido EMI/RFI
(5) Tecnología a prueba de sol con rechazo de falsas alarmas
(6) Diseño de carcasa robusta patentado
3. Aplicación
(1) Infraestructura de energía crítica (plantas nucleares, subestaciones)
(2) Instalaciones de producción/almacenamiento de cervecerías
(3) Talleres de pintura automotriz/de muebles
(4) Sitios de extracción/procesamiento de gas natural
(5) I+D y fabricación farmacéutica
(6) Producción/transporte/almacenamiento de pintura
(7) Procesamiento y almacenamiento de productos químicos
(8) Salas de bombas de centrales eléctricas/zonas no tripuladas
4. Datos técnicos principales
| Tensión nominal |
24V CC (18V CC~36V CC) |
| Corriente de funcionamiento |
≤20mA |
| Corriente de alarma |
≤25mA / CC 24V |
| Temperatura ambiente |
-10~+55°C |
| Humedad ambiente |
≤95% de humedad relativa sin condensación |
| Respuesta espectral |
3.8um 4.4um 5.3um 185-260nm |
| Tiempo de respuesta |
N-heptano ≤15s |
| Sensibilidad ajustable |
Nivel I (El nivel predeterminado es el Nivel I en la fábrica y está bloqueado.) |
| Ángulo de detección |
Ángulo de visión vertical: 90°; Ángulo de visión horizontal: 120° |
| Nivel de protección |
IP67 |
| Modo de salida |
Salida de relé estándar (fallo, alarma de incendio) |
| Capacidad de contacto del relé |
1A/CA 125V 2A/CC 30V |
| Material |
Aluminio fundido (el acero inoxidable es opcional) |
| Estándar de implementación |
GB15631-2008 GB12791-2006 |
| Dimensiones |
165mm x 136mm x 100mm(6.50in×5.35in×3.94in) |
| Peso |
1.35kg(2.976lbs) |
| Rosca de salida de cable |
Estándar G3/4, dos piezas |
| Marca a prueba de explosiones |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Distancia de detección |
Combustible |
Tamaño de la fuente de fuego |
Detalles |
| N-Heptano |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Gasolina |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Combustible diésel |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Queroseno |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metano |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Hoja de papel |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Luces indicadoras
| Estado |
Luz indicadora |
| Luz indicadora de funcionamiento (Verde) |
Siempre encendida |
| Luz indicadora de confirmación de alarma (Roja) |
Parpadea para advertencia temprana y permanece encendida cuando está en alarma. |
| Luz indicadora de fallo (Azul) |
Cuando ocurre un fallo, la luz azul permanece encendida (y la luz roja se apaga). Cuando el dispositivo está encendido, parpadea, indicando el estado de autocomprobación y autoadaptación. |
6. Juego completo de productos
| Nombre |
Cantidades |
Unidad de medida |
JSY-F401-B1
Detector de llama infrarroja tipo punto
Detector de llama ultravioleta tipo punto |
1 |
pieza |
| Manual de instrucciones |
1 |
copia |
| Certificado a prueba de explosiones |
1 |
copia |
| Soporte de montaje |
1 |
elemento |
| Sujetadores |
1 |
elemento |
| Tuerca M8 |
1 |
pieza |
| Tornillo de cabeza hueca hexagonal M8x45 |
1 |
pieza |
| Tornillo de cabeza hueca hexagonal M8x25 |
1 |
pieza |
| Control remoto de detección de llama YC-F1 |
1 |
pieza por lote |
