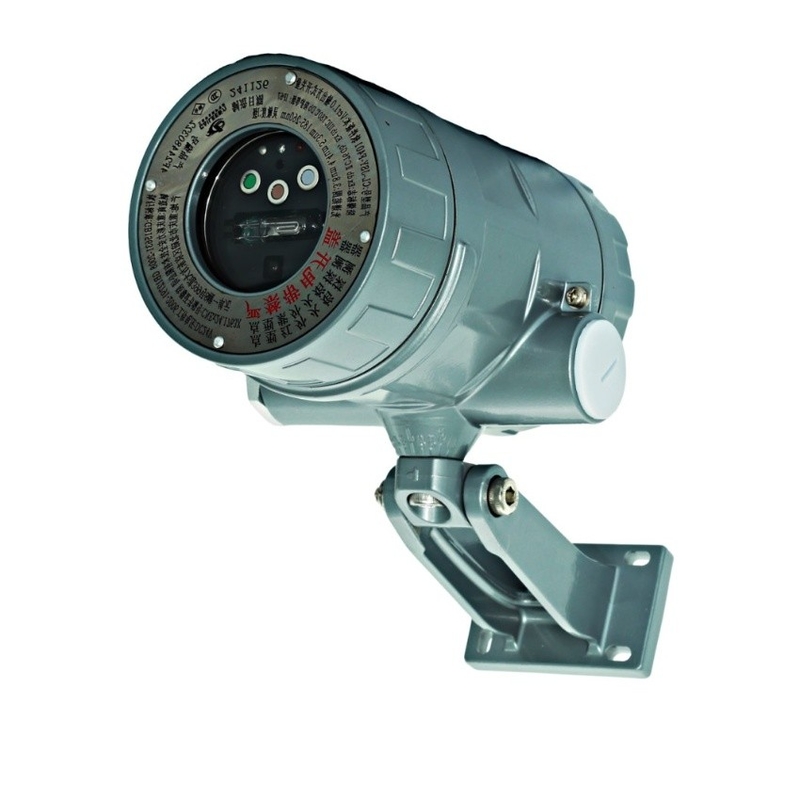

Patlamaya Dayanıklı UV/IR Alev Dedektörü ⅡC&ⅢC IP67 Dereceli 24V
1. Ürüne Genel Bakış
Bu patlamaya dayanıklı çok spektrumlu alev dedektörü, çeşitli yakıt türlerini içeren yangınlar için gelişmiş erken uyarı sağlar.
Üçlü IR sensörleri ve safir optik filtrelemeli bir UV sensörü içeren cihaz, birden fazla yakıt kaynağından üstün alev tespiti sağlar. Tescilli sinyal işleme özelliği, zaman-frekans alanı analizini Fourier bulanık algoritmalarıyla birleştirerek alev imzalarını değerlendirirken, ortam ışığı ve termal radyasyon gibi yanlış tetiklemeleri akıllıca filtreler. Sistemin parazit reddetme mantığı, endüstri lideri yanlış alarm bağışıklığı sağlar ve bu da onu rahatsız edici alarmlara eğilimli zorlu iç/dış mekan ortamları için ideal hale getirir.
Uyarlanabilir yangın algılama algoritmaları ve çok sensörlü füzyon teknolojisi ile geliştirilen dedektör, sıcaklık uçları ve yüksek nem dahil olmak üzere aşırı endüstriyel koşullarda yüksek hassasiyet ve güvenilirliği korur.
2. Ürün Özellikleri
(1) Zaman-frekans alanı analizi ile çok bantlı IR/UV algılama
(2) Sahada ayarlanabilir hassasiyet parametreleri
(3) Kendiliğinden uyarlanan öğrenme yeteneği
(4) EMI/RFI gürültü bağışıklığı
(5) Yanlış alarm reddi ile güneş körü teknolojisi
(6) Patentli sağlamlaştırılmış muhafaza tasarımı
3. Uygulama
(1) Kritik güç altyapısı (nükleer santraller, trafo merkezleri)
(2) Bira üretimi/depolama tesisleri
(3) Otomotiv/mobilya boyahane
(4) Doğal gaz çıkarma/işleme sahaları
(5) İlaç Ar-Ge ve üretimi
(6) Boya üretimi/nakliyesi/depolanması
(7) Kimyasal işleme ve depolama
(8) Enerji santrali pompa odaları/insansız bölgeler
4. Ana Teknik Veriler
| Nominal gerilim |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Ortam sıcaklığı |
-10~+55°C |
| Ortam nemi |
≤95% bağıl nem, yoğuşmasız |
| Spektral yanıt |
3.8um 4.4um 5.3um 185-260nm |
| Tepki Süresi |
N-heptan ≤15s |
| Ayarlanabilir hassasiyet |
Seviye I (Fabrikada varsayılan seviye Seviye I'dir ve kilitlidir.) |
| Algılama açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (arıza, yangın alarmı) |
| Röle kontak kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutlar |
165mm x 136mm x 100mm(6.50in×5.35in×3.94in) |
| Ağırlık |
1.35kg(2.976lbs) |
| Kablo çıkış dişi |
Standart G3/4, iki parça |
| Patlamaya dayanıklı işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Algılama mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Detaylar |
| N-Heptan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzin |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Dizel yakıtı |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Gaz yağı |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt yaprağı |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Gösterge Işıkları
| Durum |
Gösterge ışığı |
| Çalışma Gösterge Işığı (Yeşil) |
Her zaman açık |
| Alarm Onay Gösterge Işığı (Kırmızı) |
Erken uyarı için yanıp söner ve alarmdayken yanık kalır. |
| Arıza Gösterge Işığı (Mavi) |
Bir arıza meydana geldiğinde, mavi ışık yanık kalır (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendine kontrol ve kendi kendine uyarlanma durumunu göstererek yanıp söner. |
6. Eksiksiz Ürün Seti
| Adı |
Miktarlar |
Ölçü birimi |
JSY-F401-B1
Nokta tipi Kızılötesi Alev Dedektörü
Nokta tipi Ultraviyole Alev Dedektörü |
1 |
adet |
| Kullanım Kılavuzu |
1 |
kopya |
| Patlamaya Dayanıklı Sertifika |
1 |
kopya |
| Montaj Braketi |
1 |
öğe |
| Bağlantı Elemanları |
1 |
öğe |
| M8 Somun |
1 |
adet |
| M8x45 Altıgen Soket Başlı Vida |
1 |
adet |
| M8x25 Altıgen Soket Başlı Vida |
1 |
adet |
| Alev Algılama Uzaktan Kumandası YC-F1 |
1 |
parti başına adet |
