Gaz Detektörü Gerçek Zamanlı Konsantrasyon ve Sıcaklık Okuyucu RS485 4-20mA
Çok fonksiyonlu endüstriyel gaz algılayıcısı: IP66, ses-ışık alarmı, gerçek zamanlı konsantrasyon ve sıcaklık okuması.
1.Ürün Genel Görünümü
GTYQ-JSY-201/A endüstriyel dereceli nokta gaz dedektörü, gerçek zamanlı konsantrasyon gösterimi, sesli/görsel alarmlar ve ortam sıcaklığını izlemeyi entegre eden patlama geçirmez bir cihazdır.

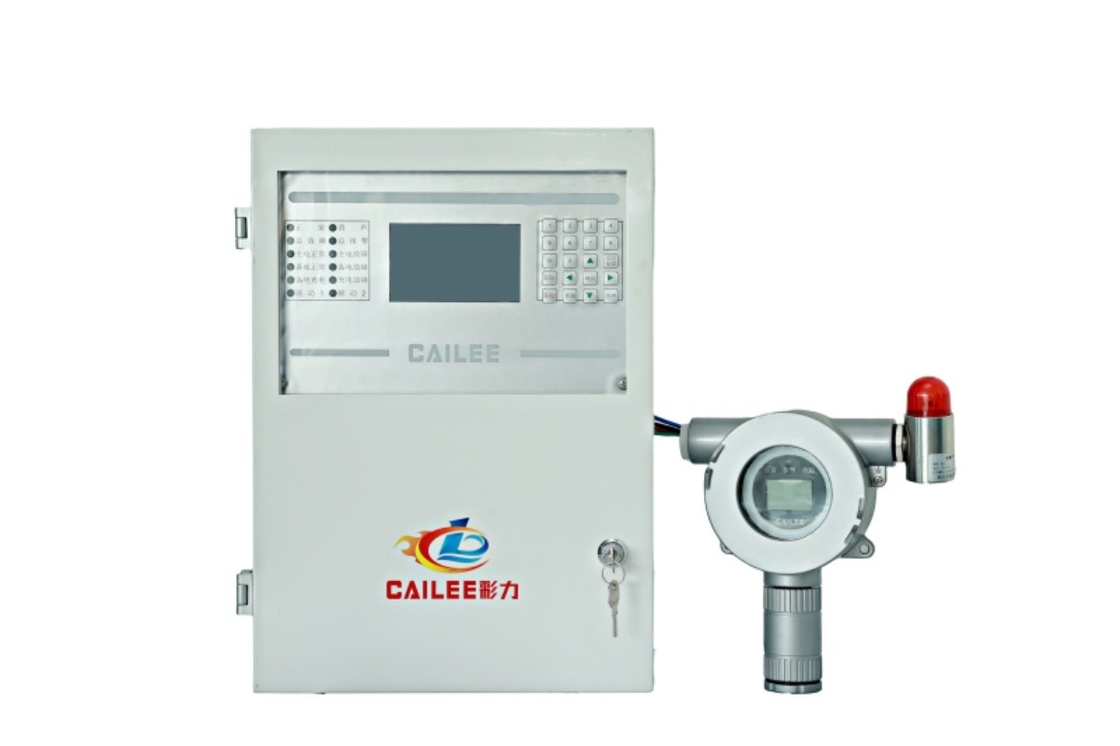

Katalitik yanma algılama teknolojisi ile doğal difüzyon prensibi üzerine çalışan bu cihaz, üstün hassasiyet ve ölçüm tutarlılığı sağlar.Endüstriyel sınıf LCD, aynı anda gaz konsantrasyonu ve ortam sıcaklığını gösterir.Önceden belirlenmiş eşiğe ulaştığında, ünite strobo/horn alarmlarını tetikler ve havalandırma sistemlerini etkinleştirebilir.Doğrudan DCS entegrasyonu veya merkezi izleme için M201 kontrol panelimizle RS485 bağlantısı için 4-20mA çıkışı. PowerBus 2 kablolu seçeneği kurulumu basitleştirir. İntuitif işlevsellikle güvenilir çalışma için gömülü mikro denetleyici mimarisi ile oluşturulmuştur.
2Ürün Özellikleri
(1) Gelişmiş sahte alarm filtreleme algoritması
(2) 360° LED durum halka
(3) Sıcak değiştirilebilir sensör modülleri
(4) EMI/RFI koruması
(5) Çoklu arayüz seçenekleri: RS485 (4 tel), PowerBus (2 tel), 4-20mA
(6) Sertifikalı endüstriyel konutlar (IP66)
(7) Patlama ve korozyona dayanıklı yapı
(8) GB15322.1-2019, GB/T 3836.1-2021, GB/T 3836.2-2021 ile uyumludur
3Uygulama
(1) Yanıcı gaz/buhar riskli alanlar.
(2) Alkol ve yakıt depoları
(3) LPG/CNG istasyonları ve rafineriler
(4) Kimya tesisleri ve elektrik santralleri
(5) Gaz dağıtım tesisleri
(6) Yarım iletken temiz odaları
(7) İlaç üretimi
4Ana teknik veriler
| Çalışma voltajı |
DC 24V |
| Çalışma akımı |
≤50mA / DC 24V |
| Alarm akımı |
≤ 65mA / DC 24V |
| Bulma prensibi |
Katalitik yanma tipi |
| Bulma aralığı |
3~100%LEL |
| Karar |
0%1LEL |
| Ölçüm hatası |
Aralık göstergesi sapması: ±5%LEL |
| Örnekleme yöntemi |
Doğal yayılma |
| Çevre sıcaklığı |
-40°C~ + 70°C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 RH |
| Yanıt süresi |
≤20s |
| Koruma seviyesi |
IP66 |
| Çıkış modu |
RS485 otobüsü, POWERBUS otobüsü,
Relay pasif temasları (veya 4 - 20mA) |
| Relay bağlantı kapasitesi |
0.5A/AC 125V 1A/DC 24V |
| Malzeme |
Alüminyum dökme (eksik çelik) |
| Uygulama standardı |
GB15322.1-2019 |
| Boyutları |
L:201mm × W:162mm × H:50mm
(L:7.91 in × W:6.38 in × H:1.97in)
|
| Ağırlık |
1.2kg ((2.645 lbs) |
| Renk |
Metallik gümüş |
| Kablo çıkış ipliği |
Standart: 2 adet G3/4 |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb/ Ex tb ⅢC T80°C Db |
| Sensörlerin kullanım ömrü |
2 yıl |
| Alarm seti değeri |
Düşük sınır: 25%LEL, Yüksek sınır: 50%LEL |
5- İzleyici lambaları.
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
0,5 saniye aralıklarla yanıp sönenler |
| Alarm onay göstergesi ışığı (Kırmızı) |
Alt sınır alarmı tetiklendiğinde 0,5 saniye için yanıp söner ve yüksek sınır alarmı tetiklendiğinde açık kalır. |
| Hata göstergesi ışığı (mavi) |
Kalıyor. |
6.Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
GTYQ-JSY-201
Endüstriyel ve ticari uygulamalar için nokta tipi yanıcı gaz dedektörleri |
1 |
parça |
| Kullanım Kılavuzu |
1 |
porsiyon |
| Patlama geçirmezlik sertifikası |
1 |
porsiyon |
| Bağlantı bultusu M6x30 |
2 |
parça |
| Montaj koltuğu |
1 |
parça |
| Uzaktan kumanda |
1 |
Birim/parti |
