Üçlü IR Alev Dedektörü 50m
, Elektromanyetik Korumalı IR Alev Dedektörü
, IIIC Üçlü IR Alev Dedektörü

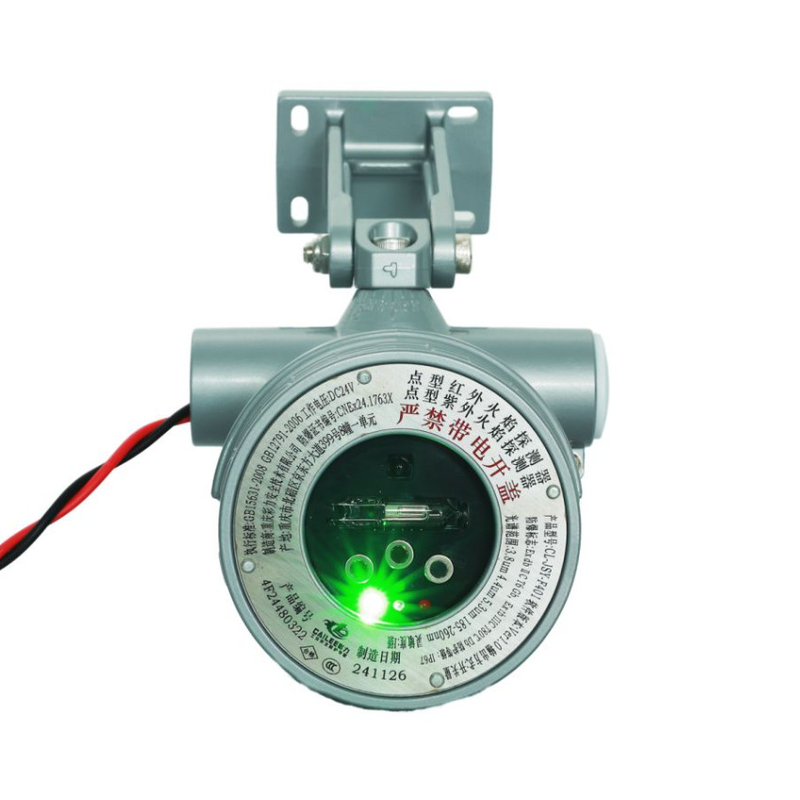

IR Alev Dedektörü IIIC IIC 50m Menzil Güçlü Elektromanyetik Koruma Tasarımı
1. Ürüne Genel Bakış
Bu patlamaya dayanıklı üç bantlı kızılötesi alev dedektörü, çok yakıtlı senaryolarda erken yangın uyarısı için özel olarak tasarlanmıştır. Yağ, doğal gaz ve alkoller dahil olmak üzere çeşitli yakıtların yanmasından kaynaklanan alev sinyallerini doğru bir şekilde algılar ve zamanında alarmlar tetikler.
Her biri belirli dalga boylarına ayarlanmış üç yüksek hassasiyetli kızılötesi sensör (safir optik filtre ile eşleştirilmiş) içeren bu cihaz, yüksek verimli bir alev algılama sistemi oluşturur. Tescilli spektral tanıma mekanizması, çeşitli yakıt alevlerine üstün duyarlılık sağlayarak alev karakteristik spektrumlarının keskin bir şekilde yakalanmasını sağlar. Sinyal işleme için, gelişmiş zaman etki alanı ve frekans etki alanı analizini, Fourier bulanık algoritmaları ve girişim kaynağı mantığı ile birleştirir. Bu, ortam ışığını, endüstriyel ısı radyasyonunu ve diğer parazit sinyallerini etkili bir şekilde filtreleyerek yanlış alarmları önemli ölçüde azaltır. Hem karmaşık iç mekan endüstriyel atölyelerde hem de dinamik dış mekan açık hava ortamlarında güvenilir bir şekilde çalışır.
Dedektörün özel yangın sinyali işleme algoritması ve çok sensörlü işbirliği, algılama hassasiyetini önemli ölçüde artırır. Yüksek sıcaklıklar, aşırı soğuk veya yüksek nem gibi zorlu koşullarda bile, kritik konumlar için sağlam yangın güvenliği sağlayarak verimli ve istikrarlı performansını korur.
2. Ürün Özellikleri
(1) Akıllı Çok Boyutlu Algılama Teknolojisi
(2) Esnek Hassasiyet Ayarı
(3) Uyarlanabilir Kendini Öğrenme Sistemi
(4) Güçlü Elektromanyetik Koruma Tasarımı
(5) Mükemmel Girişim Önleme Performansı
(6) Tam Koruma Yapısal Tasarımı
3. Uygulama
(1) Enerji Altyapısı
(2) İçecek ve Kimyasal Depolama
(3) Petrol ve Gaz Tesisleri
(4) Kimyasal Üretim
(5) Enerji Üretimi
(6) Petrokimya Kompleksleri
(7) Endüstriyel Depolama
4. Ana Teknik Veriler
| Nominal gerilim |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24 V |
| Ortam sıcaklığı |
-10~+55 °C |
| Ortam nemi |
≤95% bağıl nem, yoğuşmasız |
| Spektral yanıt |
3.8um 4.4um 5.3um |
| Tepki Süresi |
N-heptan ≤15s |
| Ayarlanabilir hassasiyet |
Seviye I (Varsayılan seviye fabrikada Seviye I'dir ve kilitlidir.) |
| Algılama açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (arıza, yangın alarmı) |
| Röle kontak kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutlar |
165mmx136mmx 100m(6.50in×5.35in×3.94in) |
| Ağırlık |
1.35kg (2.976lbs) |
| Kablo çıkış dişi |
Standart G3/4, iki parça |
| Patlamaya dayanıklı işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Algılama mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Detaylar |
| N-Heptan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzin |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Dizel yakıtı |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Gaz yağı |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Gösterge Işıkları
| Durum |
Gösterge ışığı |
| Çalışma Gösterge Işığı (Yeşil) |
Her zaman açık |
| Alarm Onay Gösterge Işığı (Kırmızı) |
Erken uyarı için yanıp söner ve alarm durumunda sürekli yanar. |
| Arıza Gösterge Işığı (Mavi) |
Bir arıza meydana geldiğinde, mavi ışık sürekli yanar (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyum durumunu göstererek yanıp söner. |
6. Eksiksiz Ürün Seti
| Adı |
Miktarlar |
Ölçü birimi |
JSY-F401-A1
Nokta tipi Kızılötesi Alev Dedektörü |
1 |
adet |
| Kullanım Kılavuzu |
1 |
kopya |
| Patlamaya Dayanıklı Sertifika |
1 |
kopya |
| Montaj Braketi |
1 |
öğe |
| Bağlantı Elemanları |
1 |
öğe |
| M8 Somun |
1 |
adet |
| M8x45 Altıgen Soket Başlı Vida |
1 |
adet |
| M8x25 Altıgen Soket Başlı Vida |
1 |
adet |
| Alev Algılama Uzaktan Kumandası YC-F1 |
1 |
parti başına adet |
