Ürün detayları
Menşe yeri: Çin
Marka adı: BOEN FIRE
Sertifika: ISO9001、CCCF、CNEX、SIL2
Model numarası: JSY-F301
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1
Fiyat: Pazarlık edilebilir
Teslim süresi: 15-20 Gün
Ödeme koşulları: L/C,T/T
spektrum aralığı: |
3.8um 4.4um 185-260Nm |
Tepki Süresi: |
N-Heptan ≤15s |
GBS: |
GB12791 、 GB15631 、 GB3836 |
Patlamaya dayanıklı: |
Ex db IIC T6 Gb、Ex tb IIIC T80°C Db |
IP Güvenliği Seviyesi: |
IP67 |
İsimlendirilmiş voltaj: |
24V DC (18V DC ~ 36V DC) |
Ağırlık: |
1.35kg (2.976lbs) |
spektrum aralığı: |
3.8um 4.4um 185-260Nm |
Tepki Süresi: |
N-Heptan ≤15s |
GBS: |
GB12791 、 GB15631 、 GB3836 |
Patlamaya dayanıklı: |
Ex db IIC T6 Gb、Ex tb IIIC T80°C Db |
IP Güvenliği Seviyesi: |
IP67 |
İsimlendirilmiş voltaj: |
24V DC (18V DC ~ 36V DC) |
Ağırlık: |
1.35kg (2.976lbs) |

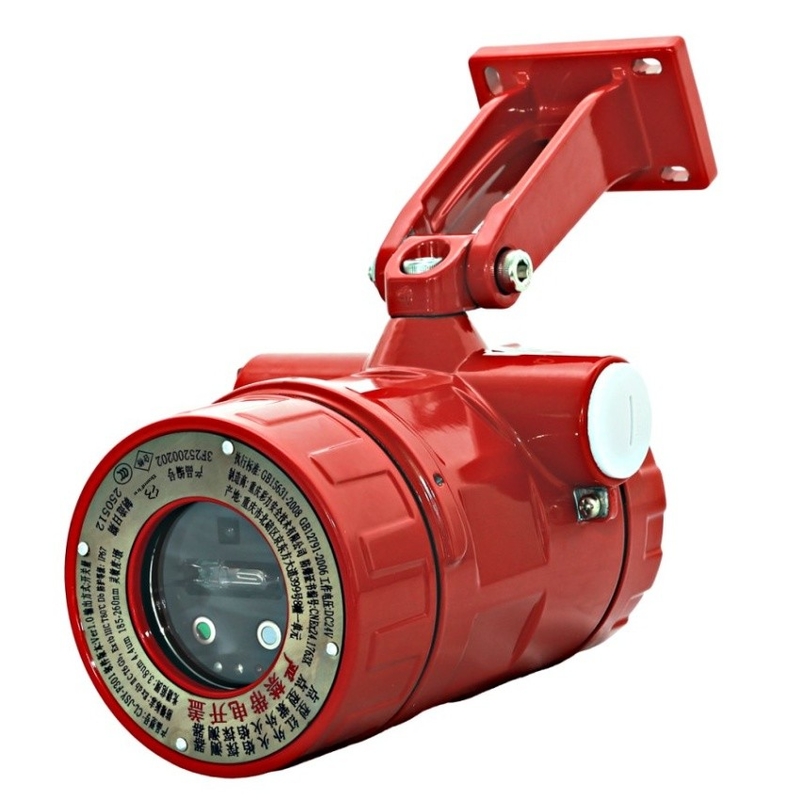

CNEX Üç Bantlı UV IR Alev Dedektörü Güneş Girişimine Karşı Yüksek Bağışıklık
1. Ürüne Genel Bakış
Bu alev dedektörü, ultraviyole (UV) + çift kızılötesi (IR1/IR2) üç bantlı sensör dizisi ile donatılmış, zorlu endüstriyel ortamlar için özel olarak tasarlanmış patlamaya dayanıklı bir modeldir. Safir optik filtre aracılığıyla tam spektrumlu sinyal alımı sağlar. Yenilikçi çok spektrumlu füzyon teknolojisi, n-heptan, metan, dizel ve kerosen gibi çeşitli yakıt türlerinden alevleri doğru bir şekilde tanımlayabilir. Yanma sırasında yayılan ultraviyole iyonlaşma radyasyonu ve kızılötesi termal radyasyon özelliklerini hedefleyerek, "≤15 saniyelik erken uyarı" elde eder ve geleneksel tek bantlı dedektörlerden önemli ölçüde daha iyi performans gösterir.
2. Ürün Özellikleri
(1) Üçlü Yedekleme Sahte Alarm Önleme Tasarımı
(2) Çok Spektrumlu Füzyon Teknolojisi(3) Hassas Görüş Alanı (FOV) Düzenlemesi
(3) IP67 & 316L Paslanmaz Çelik Gövde
(4) Genişletilmiş Sıcaklık Aralığı Çalışması
(5) Düşük Gecikmeli Devre Tasarımı
3. Uygulama
(1) Petrol, Gaz ve Petrokimya
(2) Kimya ve İlaç
(3) Endüstriyel Üretim
(4) Enerji ve Kamu Hizmetleri
(5) Yüksek Riskli Depolama ve Lojistik
4. Ana Teknik Veriler
Nominal Gerilim | 24V DC (18V DC~36V DC) |
Çalışma akımı | ≤20 mA |
Alarm akımı | ≤25 mA / DC 24 V |
Ortam sıcaklığı | -10~+55 °C |
Ortam nemi | ≤%95 bağıl nem, yoğuşmasız |
Spektral yanıt | 3.8um 4.4um 185-260nm |
Yangın tepki süresi | N-heptan ≤15s |
Ayarlanabilir hassasiyet | Seviye I (Varsayılan seviye fabrikada Seviye I'dir ve kilitlidir.) |
Algılama açısı | Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
Koruma seviyesi | IP67 |
Çıkış modu | Standart röle çıkışı (arıza, yangın alarmı) |
Röle kontak kapasitesi | 1A/AC 125V 2A/DC 30V |
Malzeme | Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
Uygulama standardı | GB 15631-2008 GB 12791-2006 |
Boyutlar | φ100mm/Y165mm(φ3.94in/Y6.50in) |
Ağırlık | 1.35kg (2.976lbs) |
Renk | Kırmızı |
Kablo çıkış dişi | Standart G3/4, iki parça |
Patlamaya dayanıklı işaret | Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
Algılama mesafesi | Yakıt | Yangın kaynağı boyutu | Detaylar |
N-Heptan | 0.3mx0.3m(lft.x1ft.) | 50m(164ft.) | |
Benzin | 0.3mx0.3m(1ft.x 1ft.) | 40m(131ft.) | |
Dizel yakıt | 0.3mx0.3m(1ft.x lft.) | 35m(114ft.) | |
Gaz yağı | 0.3mx0.3m(lft.x1ft.) | 35m(114ft.) | |
Etanol | 0.3mx0.3m(lft.x lft.) | 30m(98ft.) | |
Metan | 0.5mx0.2m(1.7ft.x0.7ft.) | 30m (98ft.) | |
Kağıt | 0.3mx0.3m(1ft.x 1ft.) | 25m(82ft.) |
5. Gösterge Işıkları
JSY-F301 alev dedektörü, çalışma durumunu belirtmek için kullanılan üç durum gösterge ışığı ile donatılmıştır.
Durum | Gösterge ışığı |
Çalışma Gösterge Işığı (Yeşil) | Her zaman açık |
Alarm Onay Gösterge Işığı (Kırmızı) | Erken uyarı için yanıp söner ve alarm için her zaman açıktır. |
Arıza Gösterge Işığı (Mavi) | Bir arıza meydana geldiğinde, mavi ışık her zaman açıktır (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyum durumunu göstermek için yanıp söner. |
6. Eksiksiz Ürün Seti
Adı (bir şeyin) | Miktarlar | Birim (ölçü birimi) |
JSY-F301 Nokta tipi Kızılötesi Alev Dedektörü Nokta tipi Ultraviyole Alev Dedektörü |
1 | adet |
Kullanım Kılavuzu | 1 | kopya |
Patlamaya Dayanıklı Sertifika | 1 | kopya |
Montaj Braketi | 1 | öğe |
Bağlantı Parçası | 1 | öğe |
M8 Somun | 1 | adet |
M8x45 Altıgen Soket Başlı Vida | 1 | adet |
M8x25 Altıgen Soket Başlı Vida | 1 | adet |
Alev Algılama Uzaktan Kumandası YC-F1 | 1 | 1 parti başına parça |
