Quad-Band-IR-UV-Detektor
, 24V IR UV-Flammdetector
, Feuchtigkeitsbeständiger Infrarot-Flammmelder
Ex-Quad-Band UV-IR-Flammdetector Hoch-Niedrigtemperatur- und Feuchtigkeitsbeständig
1.Produktübersicht

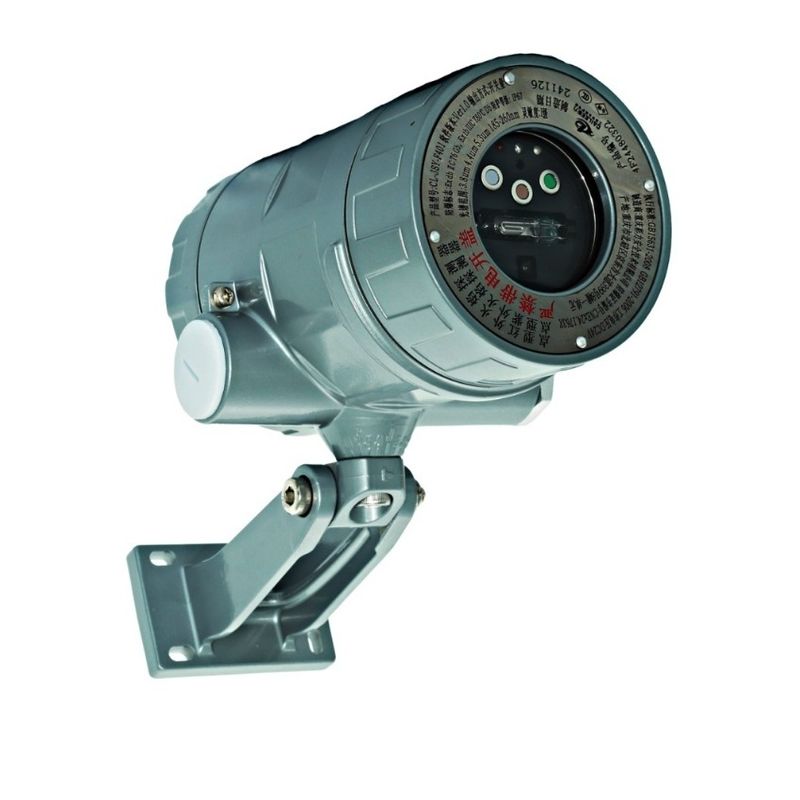

Der JSY-F401-B ist ein explosionssicherer, mehrspektraler Flammmelder, der für vielseitige Brennstoffarten entwickelt wurde und eine frühzeitige Branderkennung gewährleistet.
Ausgestattet mit drei Infrarot-Wellenlängen-Sensoren, einem Ultraviolett-Sensor und einem optischen Saphirfilter ist es hervorragend in der Erkennung von Verbrennungsflammen verschiedener Brennstoffe.Nutzung einer proprietären Kombination aus Zeit-Domain- und Frequenz-Domain-Signalverarbeitung zusammen mit einem Fourier fuzzy AlgorithmusDurch die Integration der Interferenzquelle Logik in seine Analyse, es wirksam mildert Umgebungslicht und Wärmestrahlung, Fehlalarme zu minimieren.Dies macht es zu einer idealen Wahl für Innen- und Außenumgebungen, in denen falsche Auslöser häufig sindDank seines fortschrittlichen Feuersignalverarbeitungsalgorithmus und des Multi-Sensor-Designs, hält der Detektor eine hohe Empfindlichkeit bei und funktioniert zuverlässig unter harten industriellen Bedingungen.einschließlich extremer Temperaturen und hoher Feuchtigkeit.
2.Produktmerkmale
(1) Umfassende Erkennung: Verwendet mehrfrequente Infrarot-, Ultraviolett-, Zeit- und Frequenz-Domain-Analysen zur genauen Identifizierung.
(2) Einstellbare Empfindlichkeit: Anpassbare Einstellungen vor Ort für eine maßgeschneiderte Leistung.
(3) Selbstlernfähigkeit: Optimiert den Betrieb anhand der Umgebung.
(4) EMI-Widerstand: Widerstand gegen elektromagnetische Störungen für einen stabilen Betrieb.
(5) Verhinderung eines falschen Alarms: Ein Sonnenblinder verringert die Anzahl unerwünschter Alarme.
(6) Patentiertes Muster: Einzigartiges, industrielles Aussehen.
(7) Einfache Montage: Anzeigen für die Einstellung des Blickfeldwinkels zur schnellen Montage.
(8) Robuste Konstruktion: Staub-, Explosions-, Korrosions- und Regenfest.
3. Anwendung
(1) Brandgefährdete Gebiete: Ideal für Umgebungen mit rauchlosen Flüssigkeits- und Kohlenwasserstoffbränden sowie für Orte mit dem Risiko einer Entflammung.
(2) Energiesektor: Kernkraftwerke, Konverterstationen und Transformatorbereiche.
(3) Herstellung und Lagerung: Brauereien und Weinspeicher, Sprühmalereien, pharmazeutische Anlagen, Farbenproduktion/Lagerung/Transport, chemische Produktion/Lagerung/Transport,und petrochemische Anlagen.
(4) Industrieumgebung: Kraftwerkspumpenbereiche, Maschinenräume und unbeaufsichtigte Zonen; große Fabriklager, in denen brennbare Stoffe gelagert werden.
(5) Spezialisierte Prozesse: Druckereien (Lösungsmittelbehandlung, Abflachen, Trocknen); Werkstätten zur Produktion von Chips.
4.Haupttechnische Daten
| Nennspannung |
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
| Betriebsstrom |
≤ 20mA |
| Alarmstrom |
≤ 25mA / Gleichspannung 24V |
| Umgebungstemperatur |
-10°C bis +55°C |
| Umgebungsfeuchtigkeit |
≤ 95% relative Luftfeuchtigkeit ohne Kondensation |
| Spektralantwort |
3.8um 4.4um 5.3um 185-260nm |
| Reaktionszeit |
N-Heptan ≤ 15 g |
| Einstellbare Empfindlichkeit |
Stufe I (Standardstufe I ist in der Fabrik und ist gesperrt.) |
| Detektionswinkel |
Vertikaler Blickwinkel: 90°; Horizontal Blickwinkel: 120° |
| Schutzniveau |
IP67 |
| Ausgangsmodus |
Standardausgang des Relais (Fehler, Feueralarm), 4-20mA (optional) |
| Relaiskontaktkapazität |
1A/AC 125V 2A/Gleichstrom 30V |
| Material |
Gegossenes Aluminium (Edelstahl ist optional) |
| Durchführungsstandard |
Die in Absatz 1 genannten Anforderungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten. |
| Abmessungen |
165mm x 136mm x 100mm |
| Gewicht |
1.35kg (~ 2.976 Pfund) |
| Kabel-Auslassfaden |
Standard G3/4, zwei Stück |
| Explosionssichere Markierung |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Entfernung der Erkennung |
Brennstoff |
Größe der Feuerquelle |
Einzelheiten |
| N-Heptan |
0.3mx0.3m (Lft.x1ft.) |
50 m (ca. 164 Fuß) |
| Benzin |
0.3mx0.3m ((1ft. x 1ft.) |
40 m (und 131 Fuß) |
| Dieselkraftstoff |
0.3mx0.3m ((1ft.x lft.) |
35 m (ca. 114 ft.) |
| Kerosin |
0.3mx0.3m (Lft.x1ft.) |
35 m (ca. 114 ft.) |
| Ethanol |
0.3mx0.3m ((lft.x lft.) |
30 m (99 Fuß) |
| Methan |
0.5mx0.2m. |
30 m (98 Fuß) |
| Papierblatt |
0.3mx0.3m ((1ft. x 1ft.) |
25 m (80 ft) |
5.Anzeigeleuchten
| Status |
Anzeiglicht |
| Betriebsanzeigerlicht (grün) |
Immer an. |
| Alarmbestätigungsleuchte (rot) |
Es blinkt für eine Frühwarnung und bleibt eingeschaltet, wenn es Alarm gibt. |
| Fehleranzeigerlicht (blau) |
Wenn ein Fehler auftritt, bleibt das blaue Licht an (und das rote Licht geht aus). |
6.Vollständige Produktpalette
| Name |
Mengen |
Maßeinheit |
JSY-F401-B
Punkt-Infrarot-Flammdetector
UV-Flammdetector mit Punktart |
1 |
Stück |
| Gebrauchsanleitung |
1 |
Kopie |
| Explosionssicherheitsbescheinigung |
1 |
Kopie |
| Montageklammer |
1 |
Artikel |
| Verbindungen |
1 |
Artikel |
| M8 Nuss |
1 |
Stück |
| M8x45 Sechseckenschraubschraubkopf |
1 |
Stück |
| M8x25 Sechseckenschraubschraubkopf |
1 |
Stück |
| Fernbedienung zur Flammdetektion YC-F1 |
1 |
Stück pro Charge |
