Produktdetails
Herkunftsort: China
Markenname: CAILEE
Zertifizierung: ISO9001、CCCF、CNEX、SIL2
Modellnummer: JSY-F401-A
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Lieferzeit: 15-20 Tage
Zahlungsbedingungen: L/C,T/T
Spektrumstrecke: |
3.8um 4.4um 5.3um |
Reaktionszeit: |
N-Heptan ≤ 15 g |
Sichtkegel: |
120° |
IP-sicherheitsniveau: |
IP67 |
Nennspannung: |
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
Betriebsstrom: |
≤20mA |
Umgebungstemperatur: |
-10 ~ +55 °C |
Relais-Kontakt-Kapazität: |
1A/AC 125V 2A/DC 30V |
Spektrumstrecke: |
3.8um 4.4um 5.3um |
Reaktionszeit: |
N-Heptan ≤ 15 g |
Sichtkegel: |
120° |
IP-sicherheitsniveau: |
IP67 |
Nennspannung: |
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
Betriebsstrom: |
≤20mA |
Umgebungstemperatur: |
-10 ~ +55 °C |
Relais-Kontakt-Kapazität: |
1A/AC 125V 2A/DC 30V |

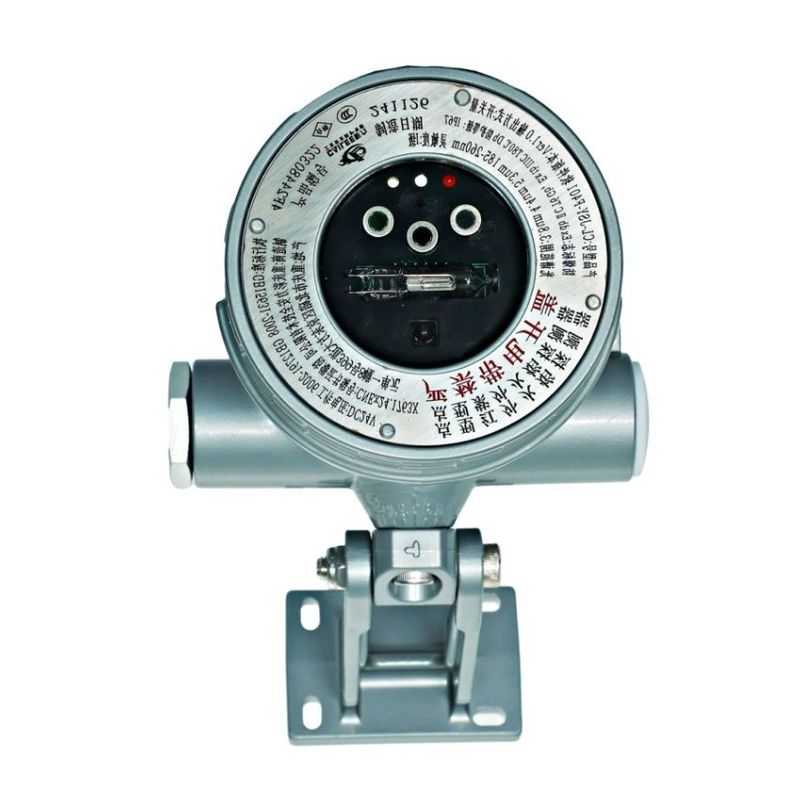

Dreifache Infrarot-Explosionssichere Flammmelder IIC IIIC-zertifizierter Tunnel kompatibel
1.Produktübersicht
Der JSY-F401-A ist ein explosionssicherer mehrspektraler Flammmelder, der für die frühzeitige Branderkennung verschiedener Brennstofftypen entwickelt wurde.
Mit drei IR-Wellenlängen-Sensoren und einem optischen Saphirfilter bietet es eine hohe Empfindlichkeit gegenüber Flammen aus verschiedenen Brennstoffen.Erweiterte Zeitrahmen-Signalverarbeitung und Fourier-Fuszy-Algorithmen analysieren gesammelte DatenIdeal für Innen- und Außenumgebungen mit schwierigen BedingungenDie robuste Konstruktion gewährleistet eine zuverlässige Leistung bei extremen Temperaturen und Feuchtigkeit.
2.Produktmerkmale
(1)Dreifache IR + Zeit/Frequenz-Domänenanalyse
(2) Einstellbare Empfindlichkeit vor Ort
(3) Fähigkeit zum Selbstlernen
(4) EMI-beständige, sonnenblinde Technologie
(5) Explosions-, Staub- und Korrosionssicherheit
(6) Konform mit GB 15631-2008 (spezielle Brandmelder) und GB 12791-2006 (UV-Flammmelder)
3. Anwendung
(1) Hochrisikogebiete: Rauchlose Flüssigkeits-/Kohlenwasserstoffbrände, deflagrierfähige Zonen
(2) Energie- und Versorgungsbetriebe: Kernkraftwerke, Umspannwerke, Transformationszonen
(3) Industrieanlagen: Brauereien, Sprühkabinen, Pumpenräume von Kraftwerken
(4) Große Lager: Aufbewahrung von brennbaren Stoffen
(5) Präzisionsfertigung: Halbleiterreinigungsräume, Druck-/Lösungsmittelverfahren
4.Haupttechnische Daten
| Nennspannung | 24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
| Betriebsstrom | ≤ 20mA |
| Alarmstrom | ≤ 25mA / Gleichstrom 24 V |
| Umgebungstemperatur | -10 ~ +55 °C |
| Umgebungsfeuchtigkeit | ≤ 95% relative Luftfeuchtigkeit ohne Kondensation |
| Spektralantwort | 3.8um 4.4um 5.3um |
| Reaktionszeit | N-Heptan ≤ 15 g |
| Einstellbare Empfindlichkeit | Stufe I (Standardstufe I ist in der Fabrik und ist gesperrt.) |
| Detektionswinkel | Vertikaler Blickwinkel: 90°; Horizontal Blickwinkel: 120° |
| Schutzniveau | IP67 |
| Ausgangsmodus | Standard-Relee-Ausgang (Fehler, Feueralarm) |
| Relaiskontaktkapazität | 1A/AC 125V 2A/Gleichstrom 30V |
| Material | Gegossenes Aluminium (Edelstahl ist optional) |
| Durchführungsstandard | Die in Absatz 1 genannten Anforderungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten. |
| Abmessungen | 165mm x 136mm x 100m |
| Gewicht | 1.35 kg (2.976 Pfund) |
| Kabel-Auslassfaden | Standard G3/4, zwei Stück |
| Explosionssichere Markierung | Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Entfernung der Erkennung | Brennstoff | Größe der Feuerquelle | Einzelheiten |
| N-Heptan | 0.3mx0.3m (Lft.x1ft.) | 50 m (ca. 164 Fuß) | |
| Benzin | 0.3mx0.3m ((1ft. x 1ft.) | 40 m (und 131 Fuß) | |
| Dieselkraftstoff | 0.3mx0.3m ((1ft.x lft.) | 35 m (ca. 114 ft.) | |
| Kerosin | 0.3mx0.3m (Lft.x1ft.) | 35 m (ca. 114 ft.) | |
| Ethanol | 0.3mx0.3m ((lft.x lft.) | 30 m (99 Fuß) | |
| Methan | 0.5mx0.2m. | 30 m (98 Fuß) | |
| Papierblatt | 0.3mx0.3m ((1ft. x 1ft.) | 25 m (80 ft) |
5.Anzeigeleuchten
| Status | Anzeiglicht |
| Betriebsanzeigerlicht (grün) | Immer an. |
| Alarmbestätigungsleuchte (rot) | Es blinkt für eine Frühwarnung und bleibt eingeschaltet, wenn es Alarm gibt. |
| Fehleranzeigerlicht (blau) | Wenn ein Fehler auftritt, bleibt das blaue Licht an (und das rote Licht geht aus). |
6.Vollständige Produktpalette
| Name | Mengen | Maßeinheit |
| JSY-F401-A Punkt-Infrarot-Flammdetector |
1 | Stück |
| Gebrauchsanleitung | 1 | Kopie |
| Explosionssicherheitsbescheinigung | 1 | Kopie |
| Montageklammer | 1 | Artikel |
| Verbindungen | 1 | Artikel |
| M8 Nuss | 1 | Stück |
| M8x45 Sechseckenschraubschraubkopf | 1 | Stück |
| M8x25 Sechseckenschraubschraubkopf | 1 | Stück |
| Fernbedienung zur Flammdetektion YC-F1 | 1 | Stück pro Charge |
