Haus > produits > IR UV Flammenmelder > Tunnel-IR-UV-Flammdetector Quad-Band Ex IIC III C Zertifiziert

Tunnel-IR-UV-Flammdetector Quad-Band Ex IIC III C Zertifiziert

Produktdetails

Herkunftsort: China

Markenname: BOEN FIRE

Zertifizierung: ISO9001、CCCF、CNEX、SIL2

Modellnummer: JSY-F401-B

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1

Preis: Verhandlungsfähig

Lieferzeit: 15-20 Tage

Zahlungsbedingungen: L/C,T/T

Erhalten Sie besten Preis
Plaudern Sie Jetzt
Produktdetails
Hervorheben:

Tunnel-IR-UV-Flammdetector

,

Quadband UV-Flammdetector

,

Ex IR UV-Flammmelder

Spektrumstrecke:
3.8um 4.4um 5.3um 185-260nm
Reaktionszeit:
N-Heptan ≤ 15 g
Sichtkegel:
120°
IP-sicherheitsniveau:
IP67
Nennspannung:
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung)
Betriebsstrom:
≤20mA
Farbe:
Silber, Rot (anpassbar)
Gewicht:
1.35 kg (2.976 Pfund)
Spektrumstrecke:
3.8um 4.4um 5.3um 185-260nm
Reaktionszeit:
N-Heptan ≤ 15 g
Sichtkegel:
120°
IP-sicherheitsniveau:
IP67
Nennspannung:
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung)
Betriebsstrom:
≤20mA
Farbe:
Silber, Rot (anpassbar)
Gewicht:
1.35 kg (2.976 Pfund)
Produkt-Beschreibung

Ex IIC III C Zertifizierter Tunnel-Flammenmelder Quad-Band UV IR

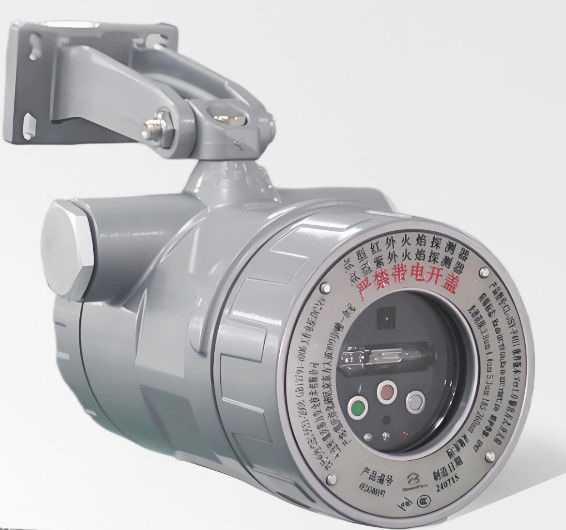

Tunnel-IR-UV-Flammdetector Quad-Band Ex IIC III C Zertifiziert 0



1. Produktübersicht



JSY-F401-B ist ein explosionsgeschützter Multispektral-Flammenmelder. Dieser Melder ist für mehrere Brennstoffarten geeignet und kann Frühwarnungen ausgeben.



Der Melder ist mit drei Infrarot-Wellenlängensensoren, einem Ultraviolett-Sensor und einem Saphir-Optikfilter ausgestattet. Er hat extrem hohe Reaktionseigenschaften auf die Verbrennungsflammen verschiedener Brennstoffarten. Der Melder verarbeitet mehrere Signaldaten, die durch seine einzigartige Zeitbereichs- und Frequenzbereichs-Signalverarbeitung und den Fourier-Fuzzy-Algorithmus gesammelt werden. Durch umfassende Beurteilung und Verarbeitung in Kombination mit der Störquellenlogik kann er die Störungen durch Umgebungslicht und Wärmekörperstrahlung eliminieren und Fehlalarme maximal unterdrücken. Er eignet sich sehr gut für Innen- oder Außenbereiche mit mehreren Fehlalarmquellen. Der spezielle Brandsignalverarbeitungsalgorithmus und die Multisensortechnologie verbessern die Empfindlichkeit des Melders erheblich, so dass er in rauen Industrieumgebungen wie hohen/niedrigen Temperaturen und hoher Luftfeuchtigkeit arbeiten kann.



2. Produktmerkmale



(1) Mehrfrequenz-Infrarot + Ultraviolett + Zeitbereich + Frequenzbereich Mehrfachbeurteilung
(2) Empfindlichkeit: Vor Ort einstellbar.
(3) Selbstlernfunktion
(4) Elektromagnetische Störfestigkeit
(5) Fehlalarmverhinderung, sonnenblind
(6) Patentiertes, industrialisiertes Erscheinungsbild
(7) Einzigartige Markierungen zur Einstellung des Sichtwinkels
(8) Staubdichtes, explosionsgeschütztes, korrosionsbeständiges und regensicheres Design
(9) Entspricht der nationalen Norm GB 15631 - 2008 "Spezielle Brandmelder" und GB 12791 - 2006 "Punktförmige Ultraviolett-Flammenmelder"



3. Anwendung



(1) Dieser Melder ist für Orte mit rauchlosen Flüssigkeits- und Kohlenwasserstoffbränden sowie für Orte geeignet, die zu Deflagrationen neigen.
(2) Kernkraftwerke, Umspannwerke, Transformatoren
(3) Brauereiindustrie, Weinlagerung
(4) Spritzlackierwerkstätten
(5) Erdgasförderungs- und -produktionsunternehmen
(6) Die pharmazeutische Industrie
(7) Farben – Herstellung, Lagerung, Transport
(8) Chemikalien – Herstellung, Lagerung, Transport
(9) Kraftwerke – Pumpenbereiche, Maschinenräume, unbemannte Bereiche
(10) Petrochemische Produkte – Herstellung, Lagerung und Transport
(11) Große Fabriklager – Lagerung brennbarer Materialien
(12) Druck – Lösungsmittelhandhabung, Glättung, Trocknungsprozesse
(13) Chip-Produktionswerkstätten



4. Technische Hauptdaten



Nennspannung 24V DC (18V DC~36V DC)
Betriebsstrom ≤20mA
Alarmstrom ≤25mA / DC 24V
Umgebungstemperatur -10~+55°C
Umgebungsfeuchtigkeit ≤95% relative Luftfeuchtigkeit ohne Kondensation
Spektrale Reaktion 3,8 um  4,4 um  5,3 um  185-260 nm
Reaktionszeit N-Heptan ≤15s
Einstellbare Empfindlichkeit Stufe I (Die Standardstufe ist ab Werk Stufe I und ist gesperrt.)
Erfassungswinkel Vertikaler Betrachtungswinkel: 90°; Horizontale Betrachtungswinkel: 120°
Schutzart IP67
Ausgabemodus Standard-Relaisausgang (Fehler, Feueralarm), 4-20mA (optional)
Relaiskontaktkapazität 1A/AC 125V  2A/DC 30V
Material Aluminiumguss (Edelstahl ist optional)
Umsetzungsstandard GB15631-2008  GB12791-2006
Abmessungen 165 mm x 136 mm x 100 mm (6,50 Zoll x 5,35 Zoll x 3,94 Zoll)
Gewicht 1,35 kg (2,976 lbs)
Kabelauslassgewinde Standard G3/4, zwei Stück
Explosionsgeschütztes Zeichen Ex db C T6 Gb,Ex tb IIIC T80 Db
Erkennungsentfernung Brennstoff Größe der Feuerquelle Details
N-Heptan 0,3 m x 0,3 m (1 ft. x 1 ft.) 50 m (164 ft.)
Benzin 0,3 m x 0,3 m (1 ft. x 1 ft.) 40 m (131 ft.)
Dieselkraftstoff 0,3 m x 0,3 m (1 ft. x 1 ft.) 35 m (114 ft.)
Kerosin 0,3 m x 0,3 m (1 ft. x 1 ft.) 35 m (114 ft.)
Ethanol 0,3 m x 0,3 m (1 ft. x 1 ft.) 30 m (98 ft.)
Methan 0,5 m x 0,2 m (1,7 ft. x 0,7 ft.) 30 m (98 ft.)
Blatt Papier 0,3 m x 0,3 m (1 ft. x 1 ft.) 25 m (82 ft.)



Tunnel-IR-UV-Flammdetector Quad-Band Ex IIC III C Zertifiziert 1



5. Kontrollleuchten



Status Kontrollleuchte
Betriebsanzeige (Grün) Immer an
Alarmbestätigungsanzeige (Rot) Sie blinkt zur Frühwarnung und leuchtet im Alarmfall dauerhaft.
Fehleranzeige (Blau) Wenn ein Fehler auftritt, leuchtet das blaue Licht dauerhaft (und das rote Licht erlischt). Wenn das Gerät eingeschaltet wird, blinkt es und zeigt den Selbsttest- und Selbstadaptionsstatus an.



6. Komplettes Produktset



Tunnel-IR-UV-Flammdetector Quad-Band Ex IIC III C Zertifiziert 2



Name  Mengen Maßeinheit
JSY-F401-B
Punktförmiger Infrarot-Flammenmelder
Punktförmiger Ultraviolett-Flammenmelder
1 Stück
Bedienungsanleitung 1 Kopie
Explosionsschutzzertifikat 1 Kopie
Montagehalterung 1 Artikel
Befestigungen 1 Artikel
M8-Mutter 1 Stück
M8x45 Sechskant-Sockel-Zylinderschraube 1 Stück
M8x25 Sechskant-Sockel-Zylinderschraube 1 Stück
Flammenerkennungs-Fernbedienung YC-F1 1 Stück pro Charge
