Produktdetails
Herkunftsort: China
Markenname: CAILEE
Zertifizierung: ISO9001、CCCF、CNEX、SIL2
Modellnummer: JSY-F401-B2
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Lieferzeit: 15-20 Tage
Zahlungsbedingungen: L/C,T/T
Spektrumstrecke: |
3.8um 4.4um 5.3um 185-260nm |
Reaktionszeit: |
N-Heptan ≤ 15 g |
Umgebungstemperatur: |
-10°C bis +55°C |
Alarmstrom: |
≤ 25mA / Gleichspannung 24V |
Nennspannung: |
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
Schutzart: |
IP67 |
Explosionssicher: |
Ex db IIC T6 Gb, Ex tb IIIC T80 °C Db |
Gewicht: |
1.35 kg (2.976 Pfund) |
Spektrumstrecke: |
3.8um 4.4um 5.3um 185-260nm |
Reaktionszeit: |
N-Heptan ≤ 15 g |
Umgebungstemperatur: |
-10°C bis +55°C |
Alarmstrom: |
≤ 25mA / Gleichspannung 24V |
Nennspannung: |
24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
Schutzart: |
IP67 |
Explosionssicher: |
Ex db IIC T6 Gb, Ex tb IIIC T80 °C Db |
Gewicht: |
1.35 kg (2.976 Pfund) |

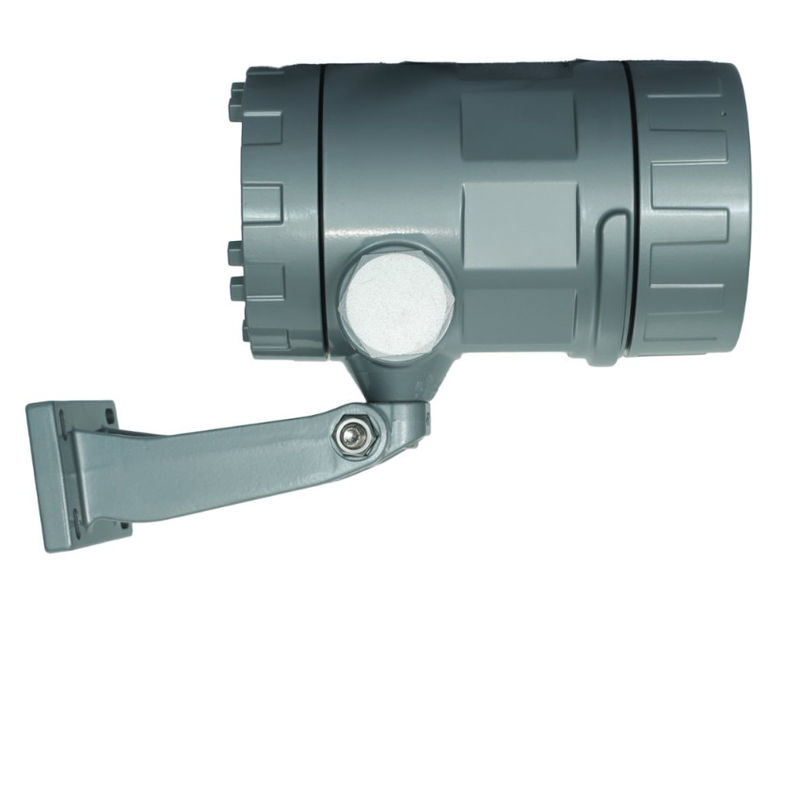

Ex UV-IR-Flammdetector Vier-Band-Breitwinkel-Erkennung
1. Produktübersicht
Dieser explosionssichere Vier-Band-Flammdetector ist für die frühe Branderkennung in Umgebungen mit unterschiedlichen Brennstoffquellen konzipiert.Durch die Kombination fortschrittlicher Infrarot- (drei Wellenlängen) und ultravioletter Sensorik, die Verbrennungsmuster über mehrere Kraftstofftypen hinweg genau identifiziert und eine schnellere Alarmauslösung ermöglicht.
Das Gerät integriert drei IR-Sensoren und einen UV-Sensor, gepaart mit einem optischen Saphirfilter, um ein umfassendes spektralisches Überwachungssystem zu schaffen.Es verbessert die Reaktionszeiten bei Flammen aus Kohlenwasserstoffen um mehr als 30%Die eigene Quad-Band-Erkennung verwendet ein mehrdimensionales Analyse-Rahmenwerk, das Folgendes beinhaltet:
(1) Zeitdomain-Wellenformprofilierung
(2) Frequenz-Spektral-Zersetzung
(3) Fuzzy-Algorithmen auf Fourierbasis
In Kombination mit einer Interferenzlogik-Datenbank eliminiert es >98% der Fehlalarme, die durch Sonnenlicht, Schweißbögen und Wärmestrahlung verursacht werden.Ideal für anspruchsvolle Umgebungen wie Chemieanlagen und Lagereinrichtungen.
Erweiterte Sensorfusionsalgorithmen und adaptive Schwellenwerte gewährleisten eine gleichbleibende Leistung (≤ 15 Sekunden Reaktion) unter extremen Bedingungen (-10 °C bis 55 °C; 95% RH).Seine erhöhte Empfindlichkeit übertrifft die herkömmlichen Detektoren., der einen zuverlässigen, rund um die Uhr verfügbaren Schutz für Hochrisikogebiete bietet.
2. Produktmerkmale
(1) Mehrband-IR/UV-Fusionstechnologie mit doppelter Zeitfrequenzanalyse
(2) Feldverstellbare Empfindlichkeitsparameter
(3) Höhere EMI-Widerstandsfähigkeit
(4) Sonnenblinde Logik zur Unterdrückung von Fehlalarmen
(5) Präzisions-FOV-Anpassung mit visuellen Leitern
(6) Hermetische Konstruktion gemäß den Normen IP66 (Staub/Wasserdichtheit) und Explosionssicherheit
(6) Mit einem vollständig versiegelten Konstruktionsbau, der den vier Schutzstandards Staubdichtheit, Explosionsdichtheit, Korrosionsdichtheit und Regendichtheit entspricht
3. Anwendung
(1) Energieinfrastruktur: Kernkraftwerke, Umspannwerke
(2) Öl und Gas: Exploration, Produktionsstandorte
(3) Farbe/Petrochemie: Herstellung, Lagerung, Logistik
(4) Chemische Verarbeitung und Lagerung
(5) Industrielager mit brennbaren Materialien
(6) Druckerei: Lösungsmitteltrocknungs-/Pressenanlagen
(7) Anlagen zur Herstellung von Halbleitern
4. Haupttechnische Daten
| Nennspannung | 24 V Gleichspannung (18 V Gleichspannung ~ 36 V Gleichspannung) |
| Betriebsstrom | ≤ 20mA |
| Alarmstrom | ≤ 25mA / Gleichspannung 24V |
| Umgebungstemperatur | -10°C bis +55°C |
| Umgebungsfeuchtigkeit | ≤ 95% relative Luftfeuchtigkeit ohne Kondensation |
| Spektralantwort | 3.8um 4.4um 5.3um 185-260nm |
| Reaktionszeit | N-Heptan ≤ 15 g |
| Einstellbare Empfindlichkeit | Stufe I (Standardstufe I ist in der Fabrik und ist gesperrt.) |
| Detektionswinkel | Vertikaler Blickwinkel: 90°; Horizontal Blickwinkel: 120° |
| Schutzniveau | IP67 |
| Ausgangsmodus | Standardausgang des Relais (Fehler, Feueralarm), 4-20mA (optional) |
| Relaiskontaktkapazität | 1A/AC 125V 2A/Gleichstrom 30V |
| Material | Gegossenes Aluminium (Edelstahl ist optional) |
| Durchführungsstandard | Die in Absatz 1 genannten Anforderungen gelten nicht. Die in Absatz 1 genannten Angaben sind zu beachten. |
| Abmessungen | 165mm x 136mm x 100mm |
| Gewicht | 1.35kg (~ 2.976 Pfund) |
| Kabel-Auslassfaden | Standard G3/4, zwei Stück |
| Explosionssichere Markierung | Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Entfernung der Erkennung | Brennstoff | Größe der Feuerquelle | Einzelheiten |
| N-Heptan | 0.3mx0.3m (Lft.x1ft.) | 50 m (ca. 164 Fuß) | |
| Benzin | 0.3mx0.3m ((1ft. x 1ft.) | 40 m (und 131 Fuß) | |
| Dieselkraftstoff | 0.3mx0.3m ((1ft.x lft.) | 35 m (ca. 114 ft.) | |
| Kerosin | 0.3mx0.3m (Lft.x1ft.) | 35 m (ca. 114 ft.) | |
| Ethanol | 0.3mx0.3m ((lft.x lft.) | 30 m (99 Fuß) | |
| Methan | 0.5mx0.2m. | 30 m (98 Fuß) | |
| Papierblatt | 0.3mx0.3m ((1ft. x 1ft.) | 25 m (80 ft) |
5.Anzeigeleuchten
| Status | Anzeiglicht |
| Betriebsanzeigerlicht (grün) | Immer an. |
| Alarmbestätigungsleuchte (rot) | Es blinkt für eine Frühwarnung und bleibt eingeschaltet, wenn es Alarm gibt. |
| Fehleranzeigerlicht (blau) | Wenn ein Fehler auftritt, bleibt das blaue Licht an (und das rote Licht geht aus). |
6.Vollständige Produktpalette
| Name | Mengen | Maßeinheit |
| JSY-F401-B2 Punkt-Infrarot-Flammdetector UV-Flammdetector mit Punktart |
1 | Stück |
| Gebrauchsanleitung | 1 | Kopie |
| Explosionssicherheitsbescheinigung | 1 | Kopie |
| Montageklammer | 1 | Artikel |
| Verbindungen | 1 | Artikel |
| M8 Nuss | 1 | Stück |
| M8x45 Sechseckenschraubschraubkopf | 1 | Stück |
| M8x25 Sechseckenschraubschraubkopf | 1 | Stück |
| Fernbedienung zur Flammdetektion YC-F1 | 1 | Stück pro Charge |
