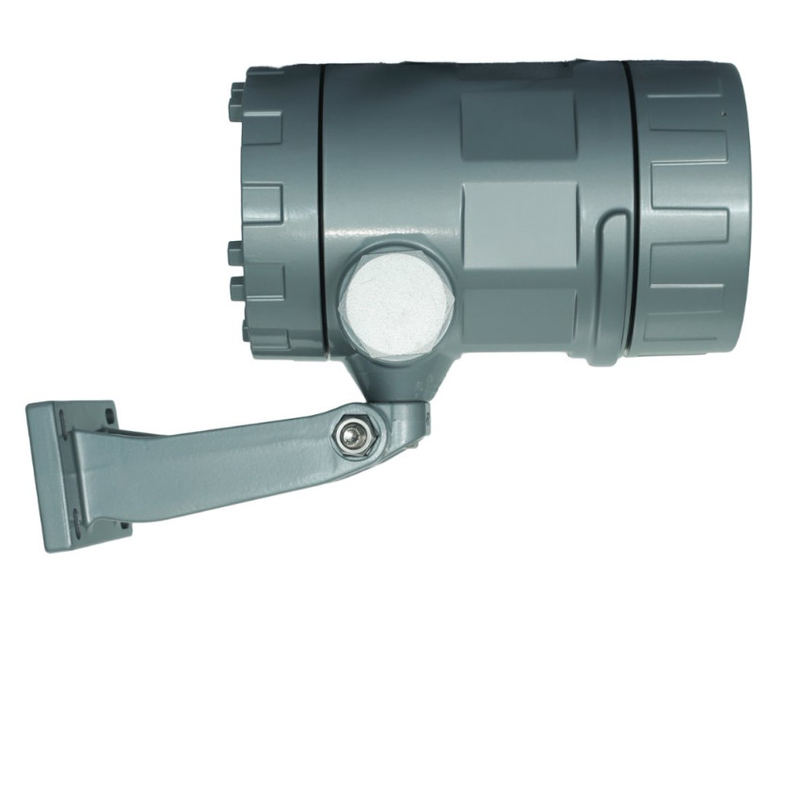

Ex UV IR Alev Dedektörü Dört bantlı Geniş algılama açısı Sıcaklığa dayanıklı
1Ürün Genel Görünümü
Bu patlamaya dayanıklı dört bantlı alev dedektörü, çeşitli yakıt kaynaklarına sahip ortamlarda erken yangın tespiti için tasarlanmıştır.Gelişmiş kızılötesi (üç dalga boyutu) ve ultraviyole algılama teknolojilerini birleştirerek, birden fazla yakıt türünde yanma kalıplarını doğru bir şekilde tanımlar ve daha hızlı alarm tetiklemesini sağlar.
Cihaz, kapsamlı bir spektral izleme sistemi oluşturmak için safir optik filtreyle eşleştirilen üç IR sensörü ve bir UV sensörü birleştirir.Hidrokarbonlardan oluşan alevler için yanıt sürelerini %30'dan fazla arttırır, alkoller ve diğer yakıtlar. Özel dört bantlı algılama, aşağıdakileri içeren çok boyutlu bir analiz çerçevesini kullanır:
(1) Zaman alanı dalga şekli profilleme
(2) Frekans alanı spektral parçalanma
(3) Fourier tabanlı bulanık algoritmalar
Bir müdahale mantığı veritabanı ile birleştirildiğinde, güneş ışığı, kaynak kemerleri ve termal radyasyon nedeniyle ortaya çıkan yanlış alarmların% 98'ini ortadan kaldırır.Kimyasal tesisler ve depolama tesisleri gibi zorlu ortamlar için idealdir..
Gelişmiş sensör füzyon algoritmaları ve uyarlanabilir eşiği, aşırı koşullarda (-10 °C-55 °C; 95% RH) tutarlı bir performans (≤15 saniye yanıt) sağlar.Gelişmiş hassasiyeti geleneksel dedektörleri geçiyor., yüksek riskli alanlar için güvenilir 24/7 koruma sağlar.
2Ürün Özellikleri
(1) Çift zaman frekansı analizi ile çok bantlı IR/UV füzyon teknolojisi
(2) Alan ayarlanabilir hassasiyet parametreleri
(3) Üstün EMI direnci
(4) Güneş körü sahte alarm bastırma mantığı
(5) Görsel kılavuzlar ile FOV ayarlama hassasiyeti
(6) IP66 (toz/su geçirmez) ve patlama geçirmez standartlarına uygun hermetik tasarım
(6) Toz geçirmez, patlama geçirmez, korozyona dayanıklı ve yağmur geçirmez olmak üzere dört koruma standartını karşılayan tamamen mühürlü bir yapı tasarımına sahiptir.
3Uygulama
(1) Enerji altyapısı: Nükleer santraller, alt istasyonlar
(2) Petrol ve gaz: Keşif, üretim alanları
(3) Boya/Petrokimya: Üretim, depolama, lojistik
(4) Kimyasal işleme ve depolama
(5) Yanıcı malzemeler içeren endüstriyel depolar
(6) Baskı endüstrisi: Solvent kurutma/presleme üniteleri
(7) Yarım iletken üretimi tesisleri
4Ana Teknik Veriler
| İsimlendirilmiş voltaj |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Çevre sıcaklığı |
-10~+55°C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8um 4.4um 5.3um 185-260nm |
| Yanıt Zamanı |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (hatası, yangın alarmı), 4-20mA (ihtiyaçlı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutları |
165mm x 136mm x 100mm. |
| Ağırlık |
1.35kg (2.976lbs) |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5- İzleyici lambaları.
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm olduğunda açık kalan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza olduğunda, mavi ışık açık kalır (kırmızı ışık söner). |
6.Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F401-B2
Nokta tipi kızılötesi alev dedektörü
Nokta tipi ultraviyole alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
