Ex IIC III C Sertifikalı Tünel Alev Dedektörü Dört Bant UV IR
1.Ürün Genel Görünümü

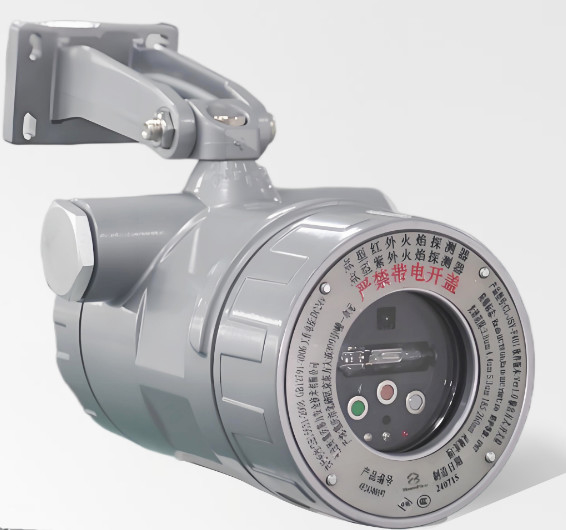

JSY-F401-B, patlamaya dayanıklı çok spektrumlu bir alev dedektörüdür.
Detektör, üç kızılötesi dalga boyu sensörü, bir ultraviyole sensörü ve bir safir optik filtre ile donatılmıştır.Çeşitli yakıt türlerinin yanma alevlerine karşı son derece yüksek tepki özelliklerine sahiptir.Detektör, eşsiz zaman alanı ve frekans alanı sinyali işleme ve Fourier bulanık algoritması ile toplanan çoklu sinyal verilerini işliyor.Etkileşim kaynağı mantığı ile birlikte kapsamlı bir şekilde yargılayarak ve işleyerek, çevresel ışık ve ısı vücut radyasyonunun müdahalesini ortadan kaldırabilir ve sahte alarmları en iyi şekilde bastırabilir.Çoklu sahte alarm kaynakları ile kapalı veya açık hava ortamları için çok uygundurÖzel yangın sinyali işleme algoritması ve çoklu sensör teknolojisi, dedektörün hassasiyetini büyük ölçüde arttırıyor.Yüksek/düşük sıcaklık ve yüksek nem gibi sert endüstriyel ortamlarda çalışmasını sağlayan.
2Ürün Özellikleri
(1) Çok frekanslı kızılötesi + ultraviyole + zaman alanı + frekans alanı çoklu yargılama
(2) Duyarlılık:yerinde ayarlanmalıdır.
(3) Kendi kendine öğrenme fonksiyonu
(4) Elektromanyetik müdahale direnci
(5) Sahte alarm önleme, güneş panjurları
(6) Patentli, endüstriyel görünüm tasarıması
(7) Görme alanı açısı ayarlama işaretleri
(8) Toz, patlama, korozyon ve yağmur geçirmez tasarım
(9) Ulusal standart GB 15631 - 2008 "Özel Yangın Detektörleri" ve GB 12791 - 2006 "Puan Tipi Ultraviyole Alev Detektörleri" ile uyumludur.
3Uygulama
(1) Bu dedektör, dumansız sıvı ve hidrokarbon yangınları olan yerlere ve ayrıca deflagrasyon eğilimli olanlara uygulanabilir.
(2) Nükleer santraller, dönüştürücü istasyonları, transformatör alanları
(3) Bira endüstrisi, şarap deposu
(4) Spray boyama atölyeleri
(5) Doğal gaz araştırması ve üretimi işletmeleri
(6) İlaç endüstrisi
(7) Boyalar ️ imalat, depolama, nakliye
(8) Kimyasallar ̇ üretim, depolama, nakliye
(9) Elektrik santralleri, pompa alanları, makine odaları, bakımsız alanlar
(10) Petrokimyasal ürünler: Üretim, depolama ve nakliye
(11) Büyük fabrika depoları ̇ yanıcı malzemelerin depolanması
(12) Yazdırma, çözücü işleme, düzleştirme, kurutma işlemleri
(13) Çip üretimi atölyeleri
4Ana teknik veriler
| İsimlendirilmiş voltaj |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Çevre sıcaklığı |
-10~+55°C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8um 4.4um 5.3um 185-260nm |
| Yanıt Zamanı |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (hatası, yangın alarmı), 4-20mA (ihtiyaçlı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutları |
165mm x 136mm x 100mm. |
| Ağırlık |
1.35kg (2.976lbs) |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5- İzleyici lambaları.
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm olduğunda açık kalan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza olduğunda, mavi ışık açık kalır (kırmızı ışık söner). |
6.Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F401-B
Nokta tipi kızılötesi alev dedektörü
Nokta tipi ultraviyole alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
