Détails du produit
Nom de marque: CDI
Certification: UL，CMC，ETL，RoHS，GS，CE，3C
Numéro de modèle: CG6687G
Conditions de paiement et d'expédition
Quantité de commande min: 1
Délai de livraison: en stock
Conditions de paiement: L / C, T / T, Western Union
Nombre de microphones: |
162 |
Diamètre de surface du tableau: |
Ø150mm |
Sensibilité au microphone: |
-26dbfs @ 1khz |
Imagerie Niveau de pression acoustique: |
<20 dB SPL ~ 120 dB |
Ratio signal / bruit (SNR?): |
64 dB à 1khz |
Gamme de fréquences d'imagerie: |
2KHz ~ 100 kHz |
Caméra pixel: |
13 mégapixels |
Connexion sans fil: |
Le Wi-Fi, le Bluetooth. |
Distance de positionnement: |
0,3 - 150m |
Dimensions (WxHxD): |
163 x 311 x 156 mm |
Interfaces: |
Type-C, carte TF, prise casque |
Nombre de microphones: |
162 |
Diamètre de surface du tableau: |
Ø150mm |
Sensibilité au microphone: |
-26dbfs @ 1khz |
Imagerie Niveau de pression acoustique: |
<20 dB SPL ~ 120 dB |
Ratio signal / bruit (SNR?): |
64 dB à 1khz |
Gamme de fréquences d'imagerie: |
2KHz ~ 100 kHz |
Caméra pixel: |
13 mégapixels |
Connexion sans fil: |
Le Wi-Fi, le Bluetooth. |
Distance de positionnement: |
0,3 - 150m |
Dimensions (WxHxD): |
163 x 311 x 156 mm |
Interfaces: |
Type-C, carte TF, prise casque |

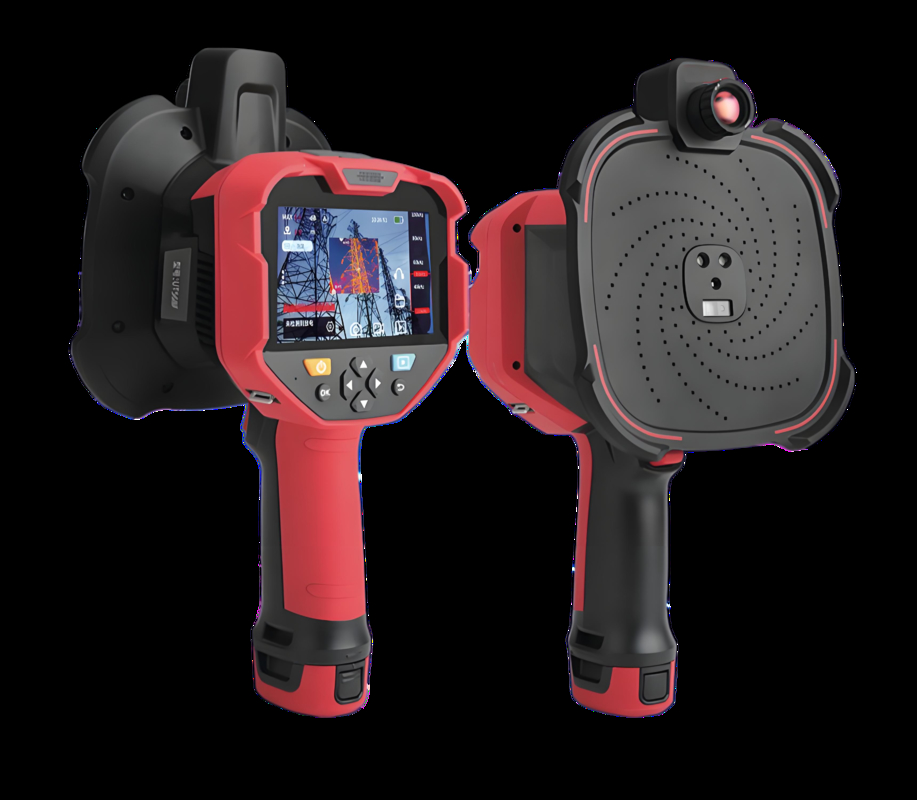

* Haute précision
* Résolution infrarouge: unique (640x512) (Note: le contexte suggère que cela fait référence au capteur IR)
* Mesure de la distance (0,3-150 m)
* Fréquence d'imagerie
* Imagerie rapide (taux de rafraîchissement 25FPS)
* Intuitif (localisation précise de l'image sonore)
* 162 microphones numériques de haute sensibilité disposés en spirale
* Mode de fonctionnement: détection des décharges partielles, détection des fuites, détection du bruit anormal
* Taux d'échantillonnage: 200 KHz (ASK RH se réfère probablement à cela)
* Plage de fréquence d'imagerie: 2 kHz à 100 kHz
* Fuite minimale détectable:
* 0,5 m, 0,5 MPa: détectable au minimum 0,15 ml/s
* 1m, 0,5 MPa: détectable au minimum 0,2 ml/s
* Distance de positionnement: 0,3 à 150 m
* Écran tactile capacitif de 4,3 pouces (en couleur)
* Enregistrement photo/vidéo et lecture
* Notes de texte et de voix
* Stockage sur carte TF extensible jusqu'à 128 Go
* Prend en charge le Wi-Fi, le Bluetooth
* Prend en charge le logiciel PC pour l'importation/exportation automatique des données, la visualisation des formes d'onde du domaine temporel, des spectrogrammes, des modèles PRPD
* BES: Convertisseur d'ultrasons vers le bas pour l'écoute par casque
* Fonction de mise au point intégrée: Concentre la zone du nuage d'imagerie acoustique dans une petite région, réduisant les interférences d'autres nuages de bruit
* Fonction de gestion des dossiers: Créer/supprimer/changer les dossiers cibles de test
1Indicateurs techniques d'imagerie acoustique
| Paramètre | Spécification |
|---|---|
| Domaines d'application | Détection des décharges partielles (modèle PRPD), détection des fuites, détection du bruit anormal |
| Type de microphone | Microphones MEMS numériques à haute sensibilité |
| Nombre de microphones | 162 |
| Diamètre de surface du tableau | Ø150 mm |
| Sensibilité du microphone | -26dBFS @ 1kHz |
| Niveau de pression acoustique d'imagerie | Le débit d'air doit être supérieur ou égal à: |
| Ratio signal/bruit (SNR) | 64 dB @ 1 kHz |
| Plage de fréquence d'imagerie | 2 kHz à 100 kHz |
| Distance de positionnement | 0.3 - 150 m |
| Taux d'imagerie | 25 FPS |
| Taille d'affichage | 4Écran tactile capacitif de 3 pouces (en couleur) |
| Angle de vue de la caméra | Le point de départ est le point de départ de l'appareil |
| Pixel de la caméra | 13 mégapixels |
| Fuite minimale détectable | 0Pour les produits de la catégorie 1 et de la catégorie 2, le produit doit être soumis à un contrôle de conformité. |
| Température de fonctionnement | -20°C à +50°C |
| Rating de résistance à la chute | 1m (avec sac à main) |
| Énergie | 7.2V, 3300 mAh |
| Rate d'échantillonnage audio | 200 kHz |
| Longueur focale de la caméra | 3.4 mm |
| Types de décharges détectables | Potentiel flottant, corona et autres méthodes de mesure des décharges |
| Les modes d'affichage | Source sonore unique, sources sonores multiples, répartition du champ sonore |
| Gain automatique | Augmente automatiquement la sensibilité pour les signaux faibles, améliore la stabilité de l'image pour les signaux minuscules |
| Enregistrement photo/vidéo | Soutenue |
| Connexion sans fil | Prend en charge le Wi-Fi, le Bluetooth |
| Interface de communication | Prend en charge le transfert de données USB, la sortie de rapports |
| Les annotations | Texte / voix |
| Formats de stockage des données | Jpg, .wav (enregistrement audio), .mp4 |
| Capacité de stockage | Carte TF jusqu'à 128 Go |
| Interface de sortie audio | 3une prise audio de 0,5 mm |
| Ultrasons de conversion vers le bas | Convertisseur d'échographie pour l'écoute par écouteurs |
| Réduction du bruit | Réduit les interférences d'autres nuages de bruit (fonction de mise au point) |
| Avantages (détection des fuites) | Facilite la découverte de fuites plus petites |
| Fonction de gestion de fichiers | Prend en charge la création/suppression/commutation des dossiers cibles de test |
| Logiciel pour PC | Prise en charge (impliquée) |
| Interfaces | Type-C, carte TF, prise casque |
| Langue | Probablement multilingue (RX pourrait être une faute de frappe) |
2. Indicateurs techniques d'imagerie infrarouge (thermique)
| Paramètre | Spécification |
|---|---|
| Type de détecteur | Array du plan focal de l'oxyde de vanadium (VOx) non refroidi (FPA) |
| Résolution IR | 640 x 512 |
| La hauteur des pixels | 12 μm |
| Bandes spectrales IR | 8 ~ 14 μm |
| Taux d'images | 30 Hz |
| Sensitivité (NETD) | Le nombre total d'émissions de CO20300K) |
| Méthode de mise au point | Concentré sur le sujet |
| Lentille IR | Focalisation fixe, éthermisée |
| Longueur focale | 18 mm |
| Portée de mise au point | 0.15m à l'infini |
| L'ouverture | Une F1.0 |
| Le champ de vision (FOV) | (H) 20,09° x (V) 19,37° x (D) 30,56° |
| Le nombre d'heures d'attente est calculé en fonction de la fréquence de l'émission. | 00,66 mrad |
| Plage de mesure de la température | -20°C à 550°C |
| Précision | ±2°C ou ±2% (de la lecture) |
| Résolution | 00,01°C |
| Modes de mesure de la température | Point central, température maximale et température minimale à plein écran |
| Les palettes | 7 palettes sélectionnables (y compris Iron Red, Rainbow, B/W, etc.) |
| Zoom numérique | x3 |
Test de la température à la borne de l'isolant haute tension
Détection des décharges partielles sur les barres de bus dans les centrales thermiques
Détection des fuites de soupape à gaz
