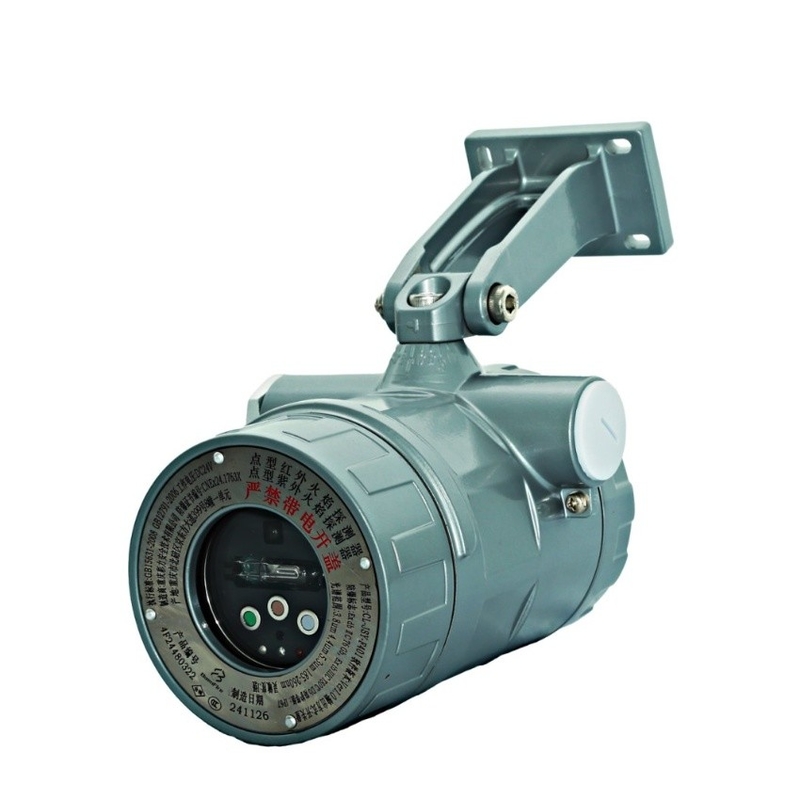

Yüksek Verimli Sahte Alarm Önleyici Özellikli 4 Bantlı UV IR Alev Dedektörü
1. Ürüne Genel Bakış
Bu alev geçirmez çok spektrumlu alev dedektörü, çeşitli yakıt türleri için erken aşama yangın uyarısı için özel olarak tasarlanmıştır.
Üç kızılötesi dalga boyu sensörü ve bir ultraviyole sensör ile donatılmıştır ve safir optik filtre ile eşleştirilmiştir. Dedektör, çeşitli yakıtların yanmasıyla üretilen alevlere mükemmel tepki yetenekleri sergiler. Benzersiz zaman etki alanı ve frekans etki alanı sinyal işleme yoluyla, Fourier bulanık algoritması ile birleştirilerek, dedektör toplanan çoklu sinyal verilerini derinlemesine analiz eder. Bu arada, bir girişim kaynağı mantığı kapsamlı yargılama mekanizması kullanarak, ortam ışığı ve ısı yayan cisim radyasyonu gibi girişim faktörlerini etkili bir şekilde ortadan kaldırarak, yanlış alarm oranını en aza indirir. Özellikle çok sayıda yanlış alarm kaynağı olan iç veya dış mekan açık hava senaryoları için uygundur.
Özel bir yangın sinyali işleme algoritması ve çok sensörlü teknolojinin kombinasyonu, dedektörün hassasiyetini önemli ölçüde artırır ve yüksek sıcaklık, düşük sıcaklık ve yüksek nem koşulları gibi zorlu endüstriyel ortamlarda kararlı bir şekilde çalışmasını sağlar.
2. Ürün Özellikleri
(1) Çok frekanslı kızılötesi ve ultraviyole teknolojilerini entegre eder, zaman etki alanında ve frekans etki alanında çoklu yargılama mekanizması ile birleştirilir.
(2) Yerinde ayarlanabilir hassasiyet fonksiyonuna sahiptir.
(3) Kendini öğrenme özelliklerine sahiptir.
(4) Elektromanyetik parazite karşı direnme yeteneğine sahiptir.
(5) Yanlış alarmları etkili bir şekilde önler ve güneş körlüğü özelliğine sahiptir.
(6) Patentli bir endüstriyel tarzı görünüm tasarımı benimser.
3. Uygulama
(1) Nükleer santraller, yüksek gerilim dönüştürücü istasyonları ve trafo alanları gibi önemli enerji tesisleri
(2) Bira endüstrisindeki üretim atölyeleri ve şarap depolama depoları
(3) Otomotiv, mobilya ve diğer ürünler için boyama atölyeleri
(4) Doğal gaz madenciliği, arama ve üretim sahaları
(5) İlaç Ar-Ge ve imalatında yer alan ilaç işletmelerinin üretim sahaları
(6) Boya imalat fabrikaları, depolama depoları ve nakliye sırasında denetim
(7) Çeşitli kimyasalların üretim atölyeleri, depolama depoları ve nakliye bağlantıları
(8) Enerji santrallerindeki pompa alanları, makine daireleri ve insansız alanlar
4. Ana Teknik Veriler
| Nominal gerilim |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Ortam sıcaklığı |
-10~+55°C |
| Ortam nemi |
≤95% yoğuşmasız bağıl nem |
| Spektral tepki |
3.8um 4.4um 5.3um 185-260nm |
| Tepki Süresi |
N-heptan ≤15s |
| Ayarlanabilir hassasiyet |
Seviye I (Fabrikada varsayılan seviye Seviye I'dir ve kilitlidir.) |
| Algılama açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (arıza, yangın alarmı) |
| Röle kontak kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutlar |
165mm x 136mm x 100mm(6.50in×5.35in×3.94in) |
| Ağırlık |
1.35kg(2.976lbs) |
| Kablo çıkış dişi |
Standart G3/4, iki parça |
| Patlamaya dayanıklı işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Algılama mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Detaylar |
| N-Heptan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzin |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Dizel yakıt |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Gaz yağı |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Gösterge Işıkları
| Durum |
Gösterge ışığı |
| Çalışma Gösterge Işığı (Yeşil) |
Her zaman açık |
| Alarm Onay Gösterge Işığı (Kırmızı) |
Erken uyarı için yanıp söner ve alarmdayken yanık kalır. |
| Arıza Gösterge Işığı (Mavi) |
Bir arıza meydana geldiğinde, mavi ışık yanık kalır (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyum durumunu göstererek yanıp söner. |
6. Eksiksiz Ürün Seti
| Adı |
Miktarlar |
Ölçü birimi |
JSY-F401-B1
Nokta tipi Kızılötesi Alev Dedektörü
Nokta tipi Ultraviyole Alev Dedektörü |
1 |
adet |
| Kullanım Kılavuzu |
1 |
kopya |
| Patlamaya Dayanıklılık Sertifikası |
1 |
kopya |
| Montaj Braketi |
1 |
parça |
| Bağlantı Elemanları |
1 |
parça |
| M8 Somun |
1 |
adet |
| M8x45 Altıgen Soket Başlı Vida |
1 |
adet |
| M8x25 Altıgen Soket Başlı Vida |
1 |
adet |
| Alev Algılama Uzaktan Kumandası YC-F1 |
1 |
parti başına parça |
