CNEX UV IR Alev Dedektörü
, Dört Bantlı Alev Dedektörü
, Toz Geçirmez IR Alev Dedektörü

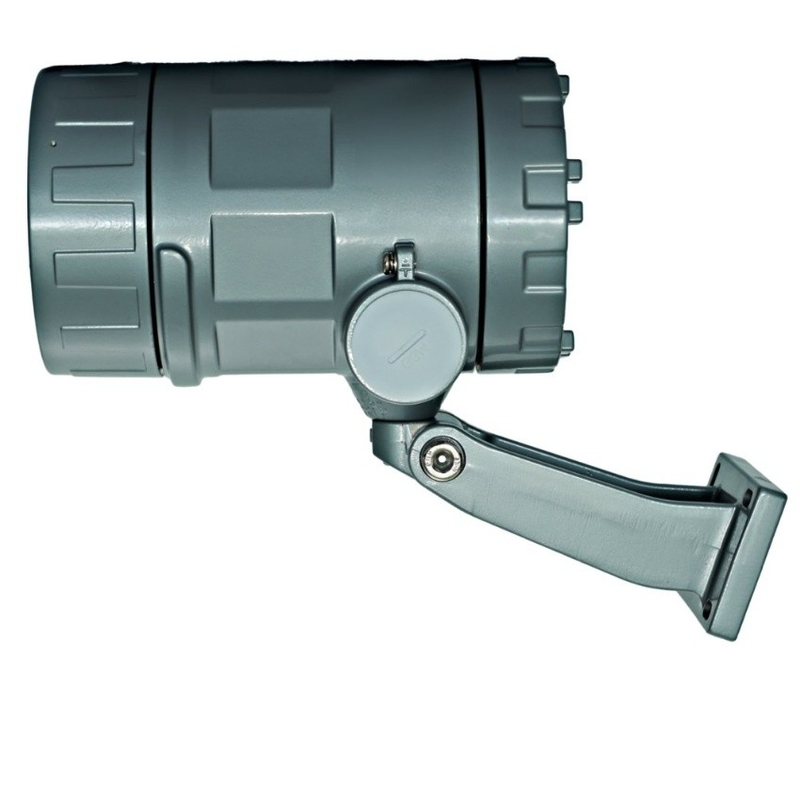

CNEX Kendiliğinden Öğrenen Tozlara Karşı Dört Bantlı UV IR Alev Dedektörü
1Ürün Genel Görünümü
Bu gelişmiş patlama geçirmez çoklu spektrumlu alev dedektörü, üç kızılötesi dalga boyları sensörü ve bir ultraviyole sensörü içerir.Çoklu spektrumlu algılama teknolojisini kullanarak, çeşitli yakıt türlerinden yanma alevlerini hassas bir şekilde tanıyabilir.Fourier bulanık algoritmaları ve müdahale kaynağı mantıksal analizi ile birlikte, çevresel ışık ve termal vücut radyasyonu gibi müdahale faktörlerinin etkisini etkili bir şekilde azaltabilir.Hem karmaşık iç ortamlarda hem de bol miktarda müdahale kaynağı olan açık hava alanlarında istikrarlı çalışmayı sağlayan.
Detektör, çoklu sensörlerin ortak çalışmasını koordine etmek için özel yangın sinyali işleme algoritmaları kullanır ve bu da algılama hassasiyetinde önemli bir artışa yol açar.Yüksek/düşük sıcaklıklar ve yüksek nem gibi aşırı endüstriyel koşullarda bile, hızlı tepki verebilir ve güvenlik koruması için güvenilir bir koruma sağlayarak erken yangın uyarıları sunabilir.
2Ürün Özellikleri
(1) Çok frekanslı kızılötesi, ultraviyole, zaman alanı ve frekans alanı analizlerini birleştiren kapsamlı bir yargılama sistemini benimser,Sahte alarmları etkili bir şekilde azaltmak ve güneş körü işlevselliğini elde etmek.
(2) Daha fazla uyarlanabilirlik için, yeryüzünde hassasiyet ayarlaması ve kendi kendine öğrenme fonksiyonu sunar.
(3) Patentli, endüstriyel görünüm tasarımı ve benzersiz görüş alanı açısı ayarlama işaretleri.
(4) Elektromanyetik müdahaleye karşı dayanıklılık sağlamak için toz geçirmez, patlama geçirmez, korozyon önleyici ve yağmur geçirmez özellikleri ile inşa edilmiştir.
(5) Ulusal standartlar GB 15631 - 2008 "Özel Yangın Detektörleri" ve GB 12791 - 2006 "Puan tipi ultraviyole alev detektörleri" ile tamamen uyumludur.
3Uygulama
(1) Yüksek riskli özel yangın senaryoları: Yangın riskine eğilimli yerler.
(2) Ana enerji tesisleri: Nükleer enerji santralleri, dönüştürücü istasyonları, transformatör bölgeleri ve diğer temel enerji ile ilgili alanlar.
(3) Yanıcı ve patlayıcı malzemelerle uğraşan endüstriler.
(4) Yüksek riskli operasyon atölyeleri.
(5) Özel endüstriyel ortamlar: İlaç endüstrisi için güvenlik koruması, yanıcı maddeleri depolayan büyük fabrika depoları ve çip üretim atölyeleri.
4Ana Teknik Veriler
| İsimlendirilmiş voltaj |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25 mA / DC 24 V |
| Çevre sıcaklığı |
-10~+55 °C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8μm 4.4μm 5.3μm 185-260nm |
| Yanıt Zamanı |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (hatası, yangın alarmı), 4-20mA (ihtiyaçlı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutları |
165mmx136mmx100m ((6.50inx5.35inx3.94in) |
| Ağırlık |
1.35kg (2.976lbs) |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5. İzleyici lambalar
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm olduğunda açık kalan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza olduğunda, mavi ışık açık kalır (kırmızı ışık söner). |
6. Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F401/A
Nokta tipi kızılötesi alev dedektörü
Nokta tipi ultraviyole alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
