Bira endüstrisi IR alev dedektörü
, Çoklu Yakıtlı UV Alev Dedektörü
, IP67 UV IR Alev Dedektörü

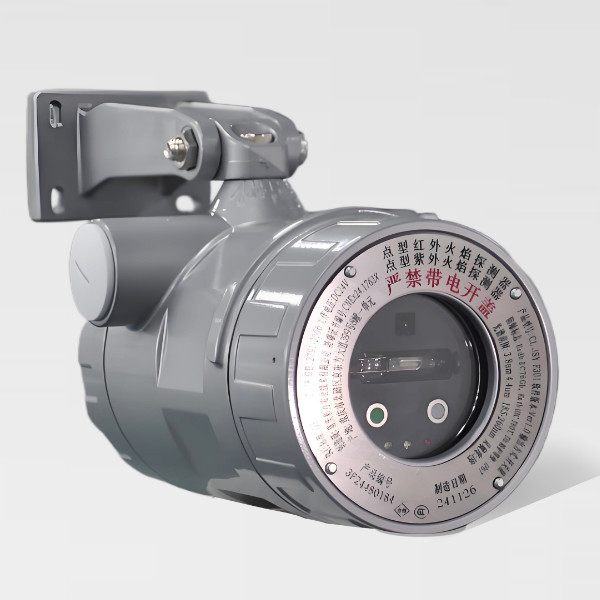

Ex UV IR Alev Dedektörü Bira Endüstrisi Çoklu Yanıcı Maddeler
1. Ürüne Genel Bakış
Bu patlamaya dayanıklı çok spektrumlu alev dedektörü, 2 kızılötesi dalga boyu sensörü (IR1/IR2) ve 1 ultraviyole sensör (UV) entegre eden kırmızı-ultraviyole hibrit algılama teknolojisini benimser ve bir safir optik filtre ile donatılmıştır.
Üç sensörden gelen verilerin çapraz doğrulaması yoluyla, erken alev sinyallerine nanosaniye seviyesinde yanıt verir ve tek spektrumlu dedektörlere kıyasla algılama doğruluğu %70'in üzerinde artar. Zaman etki alanı ve frekans etki alanı çift sinyal işleme sistemi ve Fourier bulanık algoritması ile donatılmıştır; ortam ışığı ve termal gövde radyasyonu gibi parazitleri akıllıca filtreleyerek, geleneksel ürünlere kıyasla yanlış alarm oranını %90 azaltır. Çok sensörlü işbirliği ve uyarlanabilir algoritmalar sayesinde, -10°C ila 55°C arasındaki aşırı ortamlarda ve %95 RH'ye kadar yoğuşma olmadan kararlı bir şekilde çalışabilir; petrokimya tesisleri, nükleer santraller ve çip fabrikaları gibi çoklu senaryolarda erken yangın uyarısı ve güvenlik koruması için uygundur.
2. Ürün Özellikleri
(1) Çok boyutlu akıllı algılama: Kırmızı ve ultraviyole spektrumların füzyonu yoluyla 3D alev algılama gerçekleştirilir.
(2) Dinamik hassasiyet ayarı: Eşikler çevresel koşullara göre düzenlenir.
(3) Kapsamlı yakıt algılama yeteneği: Hidrokarbonları, dumansız sıvıları ve diğer maddeleri izleyebilir.
(4) Kendi kendine öğrenen parazit önleme fonksiyonu: Parazite karşı koymak için veri eğitimi yoluyla bir yinelemeli özellik kütüphanesi oluşturur.
(5) Endüstriyel sınıf parazit önleme performansı: Elektromanyetik koruma ve spektral filtreleme teknolojilerini benimser.
(6) Üçlü yedekli yanlış alarm önleme: Yanlış alarmlardan kaçınmak için spektral, zamanlama ve uzamsal verileri kullanarak çapraz doğrulama yapar.
(7) Patentli patlamaya dayanıklı yapı: Sertifikalı patlamaya dayanıklı performansa sahip kompakt bir tasarıma sahiptir.
3. Uygulama
(1) Bira endüstrisindeki şarap depolama
(2) Kimyasal üretim/depolama/taşıma senaryoları
(3) Doğal gaz arama ve üretim sahaları
(4) İlaç endüstrisi
(5) Büyük fabrikalardaki yanıcı madde depoları
4. Ana Teknik Veriler
| Çalışma gerilimi |
DC 18-32V |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Ortam sıcaklığı |
-10~+55 °C |
| Ortam nemi |
≤%95 bağıl nem, yoğuşmasız |
| Spektral yanıt |
3.8um 4.4um 185-260nm |
| Yangın tepki süresi |
N-heptan ≤15s |
| Ayarlanabilir hassasiyet |
Seviye I (Varsayılan seviye fabrikada Seviye I'dir ve kilitlidir.) |
| Algılama açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (arıza, yangın alarmı) |
| Röle kontak kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB 15631-2008 GB 12791-2006 |
| Boyutlar |
φ100mm / Y165mm(φ3.94in / Y6.50in) |
| Ağırlık |
1.35kg (2.976lbs) |
| Renk |
Metalik gümüş |
| Kablo çıkış dişi |
Standart G3/4, iki parça |
| Patlamaya dayanıklı işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Algılama mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Detaylar |
| N-Heptan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzin |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Dizel yakıt |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Gaz yağı |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt yaprağı |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Gösterge Işıkları
JSY-F301-B alev dedektörü, çalışma durumunu belirtmek için kullanılan üç durum gösterge ışığı ile donatılmıştır.
| Durum |
Gösterge ışığı |
| Çalışma Gösterge Işığı (Yeşil) |
Her zaman açık |
| Alarm Onay Gösterge Işığı (Kırmızı) |
Erken uyarı için yanıp söner ve bir alarm için her zaman açıktır. |
| Arıza Gösterge Işığı (Mavi) |
Bir arıza meydana geldiğinde, mavi ışık her zaman yanar (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyarlanabilir durumu göstermek için yanıp söner. |
6. Eksiksiz Ürün Seti
| Adı |
Miktarlar |
Ölçü birimi |
JSY-F301-B
Nokta tipi Kızılötesi Alev Dedektörü
Nokta tipi Ultraviyole Alev Dedektörü |
1 |
adet |
| Kullanım Kılavuzu |
1 |
kopya |
| Patlamaya Dayanıklı Sertifika |
1 |
kopya |
| Montaj Braketi |
1 |
parça |
| Bağlantı Elemanları |
1 |
parça |
| M8 Somun |
1 |
adet |
| M8x45 Altıgen Soket Başlı Vida |
1 |
adet |
| M8x25 Altıgen Soket Başlı Vida |
1 |
adet |
| Alev Algılama Uzaktan Kumandası YC-F1 |
1 |
parti başına parça |
