Vurgulamak:
Üçlü bantlı alev dedektörü
, Ex Alev Dedektörü UV IR
, EMI Dirençli Alev Dedektörü

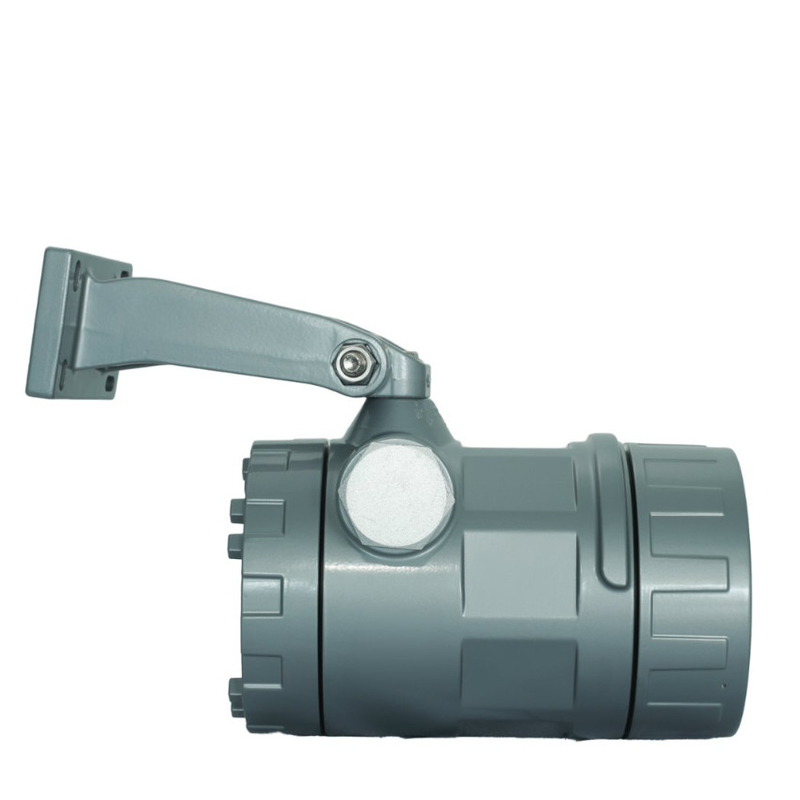

Ex Üç Bantlı Alev Dedektörü UV IR Mükemmel EMI Direnci
1.Ürün Genel Görünümü
Bu patlama geçirmez çoklu spektrumlu alev dedektörü, 2 kızılötesi dalga boyu sensörü (IR1/IR2) ve 1 ultraviyole sensörü (UV) entegre ederek kırmızı-ultraviyole hibrit algılama teknolojisini benimsiyor.ve safir optik filtresi ile donatılmıştır.
Üç sensörden alınan verilerin çapraz doğrulanması ile erken alev sinyallerine nanosaniye seviyesinde yanıt elde ediyor.Tek spektrumlu dedektörlere kıyasla algılama doğruluğu % 70'ten fazla arttırılmış.Zaman alanı ve frekans alanı çift sinyal işleme sistemi ve çevresel ışık ve termal vücut radyasyonu gibi müdahaleyi akıllı bir şekilde filtrelemek için Fourier bulanık algoritması ile donatılmıştır., sahte alarm oranını geleneksel ürünlere kıyasla %90 oranında azaltıyor.-10°C'den 55°C'ye kadar aşırı ortamlarda ve nem ≤95% RH'de kondansiyon olmadan istikrarlı bir şekilde çalışabilir., Petrokimya tesisleri, nükleer santraller ve çip fabrikaları gibi çoklu senaryolarda erken yangın uyarısı ve güvenlik koruması için uygundur.
2Ürün Özellikleri
(1) Çok boyutlu akıllı algılama: 3 boyutlu alev tespiti için kırmızı-UV spektral füzyon.
(2) Dinamik duyarlılık uyarlaması: Çevreye bağlı eşiği ayarlama.
(3)Tam yakıt uyumluluğu: Hidrokarbon, dumansız sıvılar vb.
(4) Kendi kendine öğrenme müdahalesi reddedilmesi: Veri eğitimi yoluyla tekrarlayıcı özellik kütüphanesi.
(5)Endüstriyel müdahale karşıtı: EM koruma + spektral filtreleme teknolojisi.
(6)Üçlü redundansi yanıltıcı uyarı: Spektral/zamanlama/ mekansal verileri çapraz olarak doğrular.
(7)Patentli patlama geçirmez tasarım: Kompakt, sertifikalı yapı.
(8)Düz FOV ayarlama: Algılama aralığı kontrolü için görsel işaretleme.
(9) 4-in-1 koruması: Toz/patlama/korrozyona/yağmura dayanıklı.
(10) Çift GB sertifikası: GB 15631-2008 ve GB 12791-2006'a uygun.
3Uygulama
(1) Biracılık endüstrisinde şarap depolanması
(2)Kimyasal üretim/depolama/taşıma senaryoları
(3)Doğal gazın araştırılması ve üretimi alanları
(4)Eczacılık endüstrisi
(5) Çip üretimi atölyeleri
(6)Büyük fabrikalarda yanıcı malzeme depoları
(7)Yazdırma endüstrisinde çözücü işleme, presleme ve kurutma süreçleri
4Ana teknik veriler
| Çalışma voltajı |
DC 18-32V |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Çevre sıcaklığı |
-10~+55 °C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8um 4.4um 185-260nm |
| Yangına yanıt süresi |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (kasar, yangın alarmı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB 15631-2008 GB 12791-2006 |
| Boyutları |
φ100mm / H165mm ((φ3.94in / H6.50in) |
| Ağırlık |
1.35kg (2.976lbs) |
| Renk |
Metallik gümüş |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5- İzleyici lambaları.
JSY-F301-B alev dedektörü, çalışma durumunu göstermek için kullanılan üç durum göstergesi ışığı ile donatılmıştır.
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm için her zaman açık olan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza meydana geldiğinde, mavi ışık her zaman yanıyor (kırmızı ışık da sönüyor). |
6.Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F301-B
Nokta tipi kızılötesi alev dedektörü
Nokta tipi ultraviyole alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
