IR Patlamaya Dayanıklı Alev Dedektörü
, UV Patlamaya Dayanıklı Alev Dedektörü
, Yüksek Hassasiyetli IR Alev Dedektörü

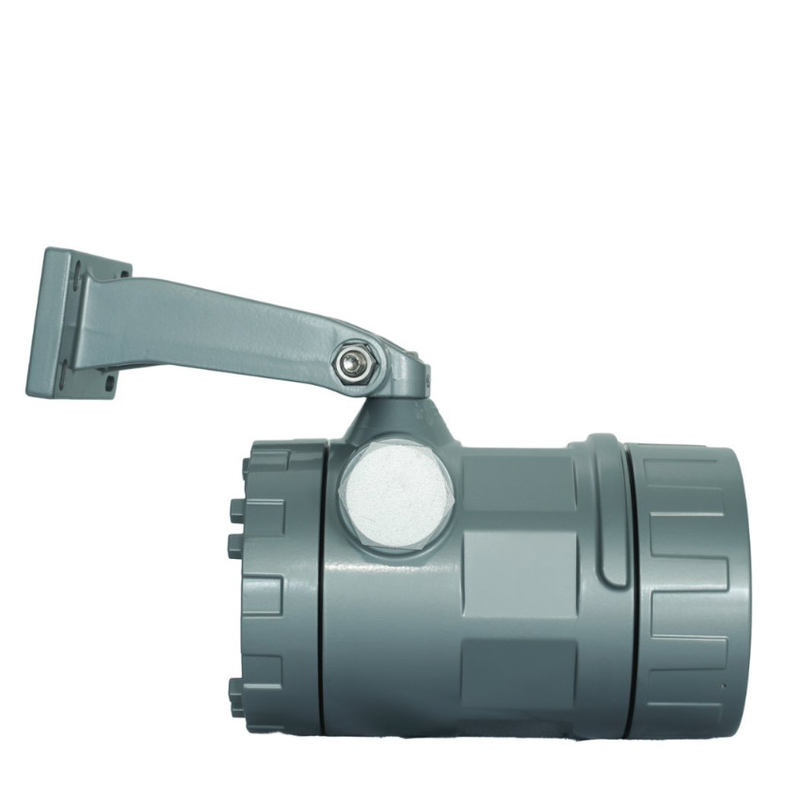

Patlamaya Dayanıklı UV IR Alev Dedektörü Yüksek Hassasiyet N-heptan ≤15s
1. Ürüne Genel Bakış
Bu alev geçirmez dört bantlı alev dedektörü, çoklu yakıt türlerinin bulunduğu senaryolarda erken yangın uyarısı için özel olarak tasarlanmıştır. Kızılötesi ve ultraviyole dört bantlı algılama teknolojilerini entegre ederek, çeşitli yakıtların yanma özelliklerini doğru bir şekilde tanımlayabilir ve daha erken uyarı sağlayabilir.
Dedektör, tam spektrumlu bir izleme sistemi oluşturmak için safir optik filtre ile birleştirilmiş 3 kızılötesi dalga boyu sensörü ve 1 ultraviyole sensör ile donatılmıştır. Hidrokarbonlar ve alkoller gibi çeşitli yakıtların alevlerine tepki hızını %30'dan fazla artırabilir. Eşsiz dört bantlı ortak algılama mekanizması, zaman etki alanı dalga formu analizi, frekans etki alanı spektrum ayrıştırması ve Fourier bulanık algoritması olmak üzere üç süreç aracılığıyla alev sinyallerinin genliğini, frekansını ve spektral dağılımını çok boyutlu olarak modellemektedir. Girişim kaynağı mantık veritabanı ile birleştirildiğinde, güneş ışığı, kaynak arkı ve termal radyasyon gibi %98'den fazla yanlış alarm faktörünü akıllıca filtreleyebilir ve özellikle kimyasal atölyeler ve depolama alanları gibi karmaşık ortamlar için uygundur.
Yenilikçi çok sensörlü füzyon algoritması ve dinamik eşik ayarlama teknolojisi, dedektörün -10℃~55℃ geniş sıcaklık aralığı ve %95 RH yüksek nem gibi aşırı endüstriyel ortamlarda ≤15 saniyelik bir yangın tepki hızını korumasını sağlar. Hassasiyet, geleneksel dedektörlere kıyasla büyük ölçüde artırılmıştır ve yüksek riskli senaryolar için her türlü hava koşulunda güvenilir koruma sağlar.
2. Ürün Özellikleri
(1) Zaman etki alanı ve frekans etki alanı çoklu analiz ve yargılama mekanizmaları ile birleştirilmiş, çok frekanslı kızılötesi ve ultraviyole teknolojilerinin entegrasyonunu benimser
(2) Hassasiyet parametrelerinin sahada esnek bir şekilde ayarlanmasını destekler
(3) Güçlü anti-elektromanyetik girişim performansına sahiptir
(4) Güneş körlüğü özelliklerini elde etmek için yanlış alarm önleme mantığı gömer
(5) Özel bir görüş alanı açısı ayarlama işaretleme sistemi ile donatılmıştır
(6) Toz geçirmez, patlamaya dayanıklı, korozyona dayanıklı ve yağmur geçirmez dört koruma standardını karşılayan tamamen kapalı bir yapısal tasarıma sahiptir
3. Uygulama
(1) Nükleer santraller, konvertör istasyonları, trafo alanları
(2) Doğal gaz arama ve üretim işletmeleri
(3) Boya üretimi, depolanması ve taşınması bağlantıları
(4) Kimyasal üretim, depolama ve taşıma alanları
(5) Petrokimya ürünleri üretimi, depolanması ve taşınması senaryoları
(6) Büyük fabrika depolarında yanıcı depolama alanları
(7) Baskı endüstrisinde solvent işleme, presleme ve kurutma işlemleri
(8) Çip üretim atölyeleri
4. Ana Teknik Veriler
| Nominal gerilim |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25mA / DC 24V |
| Ortam sıcaklığı |
-10~+55°C |
| Ortam nemi |
≤%95 bağıl nem, yoğuşmasız |
| Spektral tepki |
3.8um 4.4um 5.3um 185-260nm |
| Tepki Süresi |
N-heptan ≤15s |
| Ayarlanabilir hassasiyet |
Seviye I (Varsayılan seviye fabrikada Seviye I'dir ve kilitlidir.) |
| Algılama açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (arıza, yangın alarmı), 4-20mA (isteğe bağlı) |
| Röle kontak kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Dökme alüminyum (paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutlar |
165mm x 136mm x 100mm(6.50in×5.35in×3.94in) |
| Ağırlık |
1.35kg(2.976lbs) |
| Kablo çıkış dişi |
Standart G3/4, iki parça |
| Patlamaya dayanıklı işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80℃ Db |
| Algılama mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Detaylar |
| N-Heptan |
0.3mx0.3m(lft.x1ft.) |
50m(164ft.) |
| Benzin |
0.3mx0.3m(1ft.x 1ft.) |
40m(131ft.) |
| Dizel yakıt |
0.3mx0.3m(1ft.x lft.) |
35m(114ft.) |
| Gaz yağı |
0.3mx0.3m(lft.x1ft.) |
35m(114ft.) |
| Etanol |
0.3mx0.3m(lft.x lft.) |
30m(98ft.) |
| Metan |
0.5mx0.2m(1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt |
0.3mx0.3m(1ft.x 1ft.) |
25m(82ft.) |
5. Gösterge Işıkları
| Durum |
Gösterge ışığı |
| Çalışma Gösterge Işığı (Yeşil) |
Her zaman açık |
| Alarm Onay Gösterge Işığı (Kırmızı) |
Erken uyarı için yanıp söner ve alarm durumunda yanık kalır. |
| Arıza Gösterge Işığı (Mavi) |
Bir arıza meydana geldiğinde, mavi ışık yanık kalır (ve kırmızı ışık söner). Cihaz açıldığında, kendi kendini kontrol ve kendi kendine uyum durumunu göstererek yanıp söner. |
6. Tam Ürün Seti
| Adı |
Miktarlar |
Ölçü birimi |
JSY-F401-B2
Nokta tipi Kızılötesi Alev Dedektörü
Nokta tipi Ultraviyole Alev Dedektörü |
1 |
adet |
| Kullanım Kılavuzu |
1 |
kopya |
| Patlamaya Dayanıklı Sertifika |
1 |
kopya |
| Montaj Braketi |
1 |
öğe |
| Bağlantı Elemanları |
1 |
öğe |
| M8 Somun |
1 |
adet |
| M8x45 Altıgen Soket Başlı Vida |
1 |
adet |
| M8x25 Altıgen Soket Başlı Vida |
1 |
adet |
| Alev Algılama Uzaktan Kumandası YC-F1 |
1 |
parti başına adet |
