Patlama Güvenli Alev Detektörü
, Petrokimya endüstrisi alev dedektörü
, Dört bantlı UV IR dedektörü

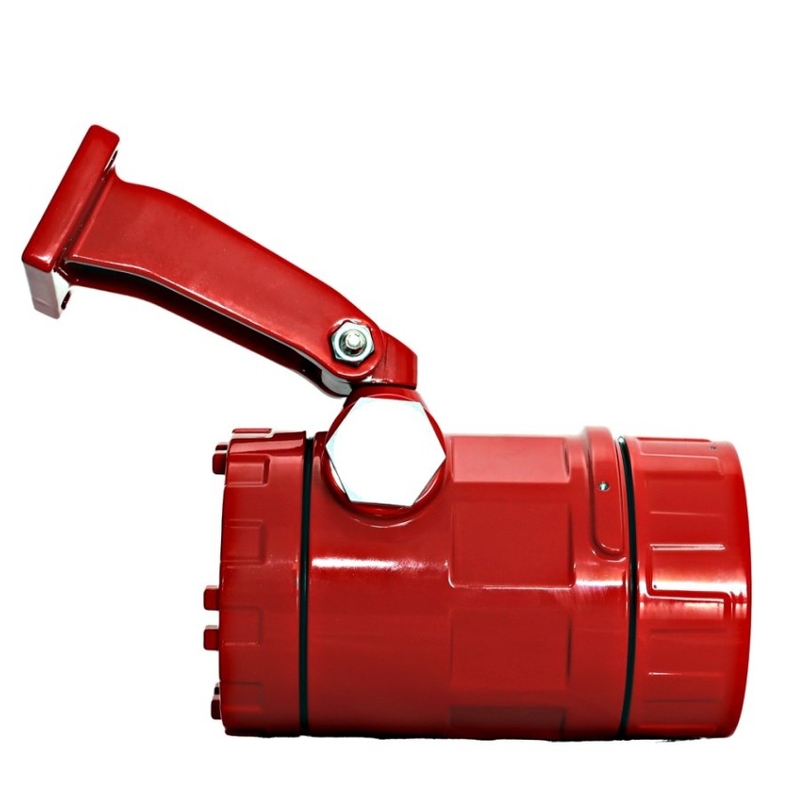

Patlama geçirmez dört bantlı alev dedektörü Petrokimya endüstrisi
1.Ürün Genel Görünümü
JSY-F401, çeşitli yakıt türlerinde yangının erken tespiti için tasarlanmış patlamaya dayanıklı çok spektral bir alev dedektörüdür.ve bir safir optik filtre, çeşitli yakıtlardan kaynaklanan yanma alevlerine olağanüstü tepki sağlar.- Hayır.
Sahte alarmları en aza indirmek için, dedektör, özel zaman alanı / frekans alanı analizi ve Fourier bulanık algoritması ile çoklu sinyal verilerini işler.Kapsamlı yargılama için müdahale kaynağı mantığı ile birleştirilmiş, çevresel ışık ve ısı radyasyonundan gelen müdahaleyi etkili bir şekilde ortadan kaldırır.
Özel ateş sinyali işleme algoritması ve çoklu sensör teknolojisi duyarlılığı önemli ölçüde artırıyor.Aşırı sıcaklıklar ve yüksek nem gibi zorlu endüstriyel koşullarda güvenilir çalışmayı sağlayan.
2Ürün Özellikleri
(1) Alan ayarlanabilir hassasiyet- Hayır.
(2) Çok katmanlı algılama: çok frekanslı IR, UV, zaman alanı ve frekans alanı analizi- Hayır.
(3) Kendi kendine öğrenme fonksiyonu- Hayır.
(4) Elektromanyetik müdahaleye karşı güçlü direnç- Hayır.
(5) Güneş koruyucu teknolojisiyle sahte alarmın önlenmesi- Hayır.
(6) Görme alanı açısını ayarlamak için benzersiz işaretler- Hayır.
(7) Toz geçirmez, patlama geçirmez, korozyona dayanıklı ve su geçirmez tasarım
3Uygulama
(1) Petrokimya sektörü: üretim, depolama ve nakliye- Hayır.
(2) Nükleer enerji santralleri, dönüştürücü istasyonları ve transformatör bölgeleri- Hayır.
(3) Doğal gaz arama ve üretim tesisleri- Hayır.
(4) Kimya endüstrisi: üretim, depolama ve nakliye- Hayır.
(5) İlaç üretimi tesisleri- Hayır.
(6) Boya endüstrisi: üretim, depolama ve nakliye- Hayır.
(7) Elektrik santralleri: pompa alanları, makine odaları ve bakımsız alanlar- Hayır.
4Ana teknik veriler
| İsimlendirilmiş voltaj |
24V DC (18V DC~36V DC) |
| Çalışma akımı |
≤20mA |
| Alarm akımı |
≤25 mA / DC 24 V |
| Çevre sıcaklığı |
-10~+55 °C |
| Çevre Nemliği |
Kondensasyon olmadan % 95 oranında nispi nem |
| Spektral tepki |
3.8μm 4.4μm 5.3μm 185-260nm |
| Yanıt Zamanı |
N-heptan ≤15s |
| Ayarlanabilir duyarlılık |
Seviye I (Özgün seviye fabrikadaki Seviye I'dir ve kilitlidir.) |
| Bulma açısı |
Dikey görüş açısı: 90°; Yatay görüş açısı: 120° |
| Koruma seviyesi |
IP67 |
| Çıkış modu |
Standart röle çıkışı (kasar, yangın alarmı) |
| Relay bağlantı kapasitesi |
1A/AC 125V 2A/DC 30V |
| Malzeme |
Alüminyum dökme ( paslanmaz çelik isteğe bağlıdır) |
| Uygulama standardı |
GB15631-2008 GB12791-2006 |
| Boyutları |
165mmx136mmx100m ((6.50inx5.35inx3.94in) |
| Ağırlık |
1.35kg (2.976lbs) |
| Kablo çıkış ipliği |
Standart G3/4, iki parça |
| Patlama geçirmez işaret |
Ex db ⅡC T6 Gb,Ex tb IIIC T80°C Db |
| Bulma mesafesi |
Yakıt |
Yangın kaynağı boyutu |
Ayrıntılar |
| N-heptan |
0.3mx0.3m ((lft.x1ft.) |
50 metre. |
| Benzin |
0.3mx0.3m ((1ft.x1ft.) |
40m ((131ft.) |
| Dizel yakıt |
0.3mx0.3m ((1ft.x lft.) |
35 metre. |
| Petrol |
0.3mx0.3m ((lft.x1ft.) |
35 metre. |
| Etanol |
0.3mx0.3m ((lft.x lft.) |
30 metre. |
| Metan |
0.5mx0.2m ((1.7ft.x0.7ft.) |
30m (98ft.) |
| Kağıt kağıdı |
0.3mx0.3m ((1ft.x1ft.) |
25 metre. |
5- İzleyici lambaları.
| Durum |
İzleyici ışık |
| Hareket göstergesi ışığı (Yeşil) |
Her zaman açık |
| Alarm onay göstergesi ışığı (Kırmızı) |
Erken uyarı için yanıp sönen ve alarm olduğunda açık kalan. |
| Hata göstergesi ışığı (mavi) |
Bir arıza olduğunda, mavi ışık açık kalır (kırmızı ışık söner). |
6.Tam ürün seti
| Adı |
Mülkiyetler |
Ölçüm birimi |
JSY-F401
Nokta tipi kızılötesi alev dedektörü
Nokta tipi ultraviyole alev dedektörü |
1 |
parça |
| Kullanım Kılavuzu |
1 |
kopyalamak |
| Patlama geçirmezlik sertifikası |
1 |
kopyalamak |
| Montaj koltuğu |
1 |
madde |
| Bağlamalar |
1 |
madde |
| M8 Fındık |
1 |
parça |
| M8x45 Altıgen Soket Kafası Kapağı vida |
1 |
parça |
| M8x25 Altıgen Soket Başlığı Kapağı Vuruşu |
1 |
parça |
| Alev algılama uzaktan kumandası YC-F1 |
1 |
Parça başına parça |
